Черчение

Выполнение чертежей

Примеры студенческих чертежей (выполнены в программе AutoCAD)

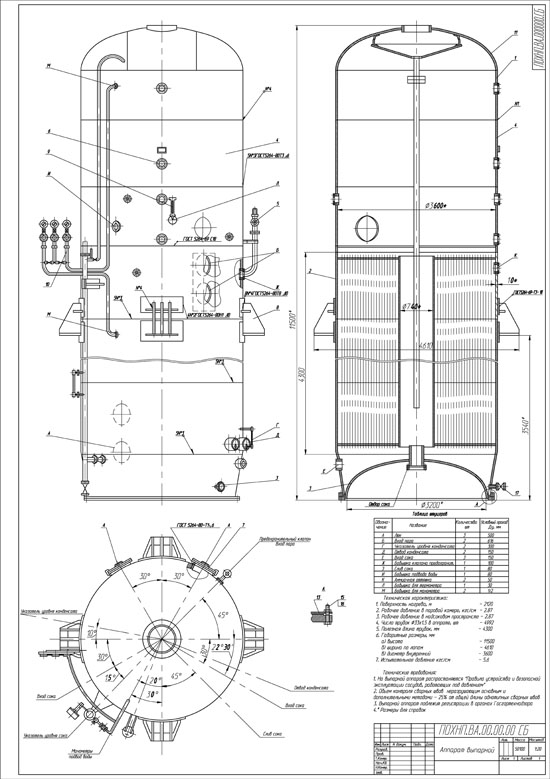

Пример №1. Формат А1. Сборочный чертеж апарата выпарного.

Пример №1 - чертеж

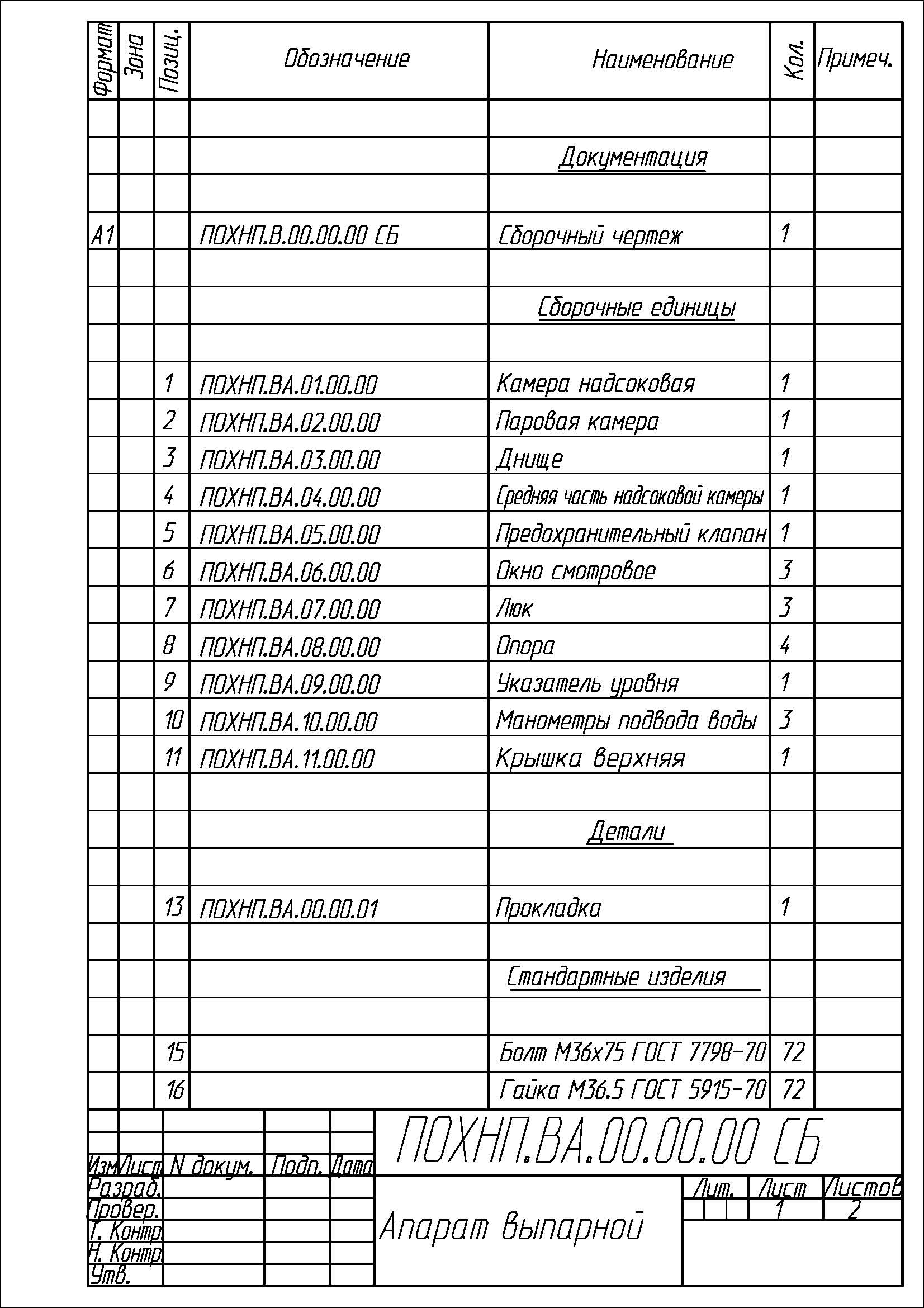

Пример №2. Формат А4. Спецификация апарата выпарного.

Пример №2 - чертеж

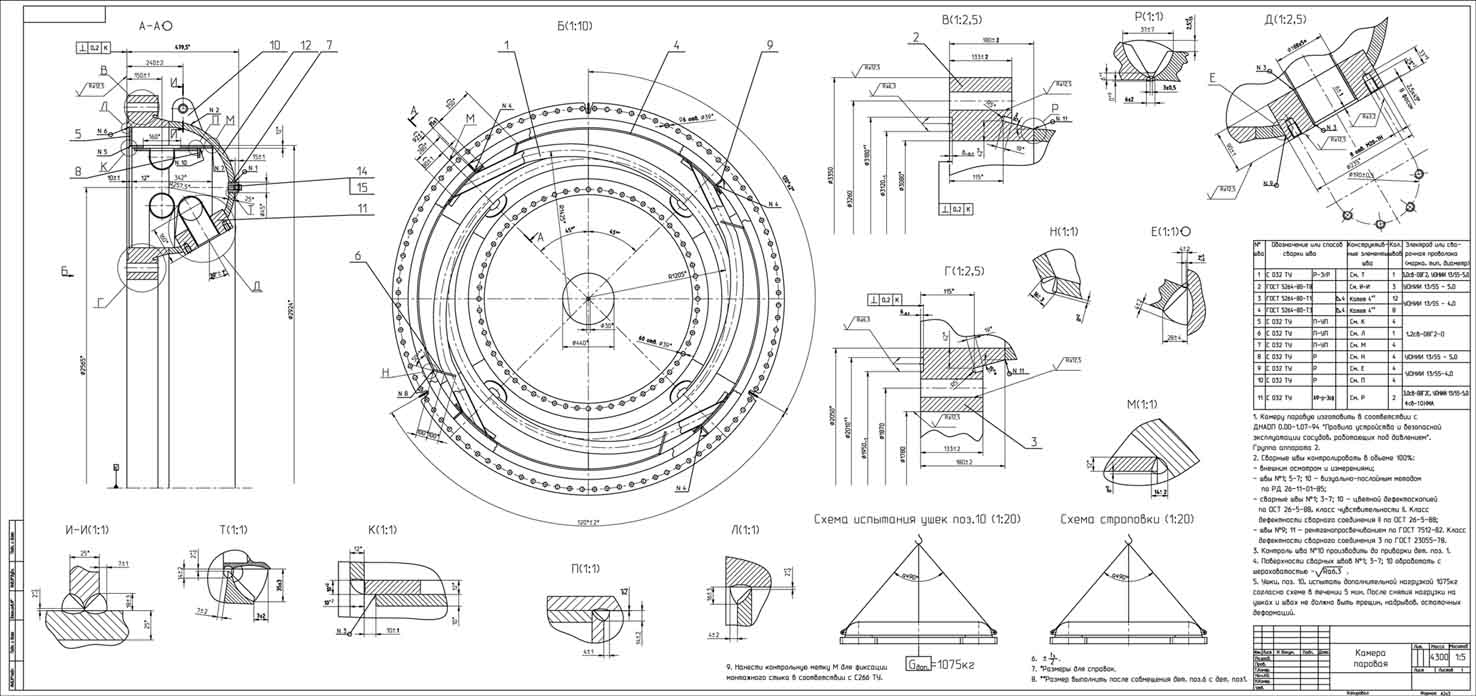

Пример №3. Формат А2х3. Сборочный чертеж камеры паровой.

Пример №3 - чертеж

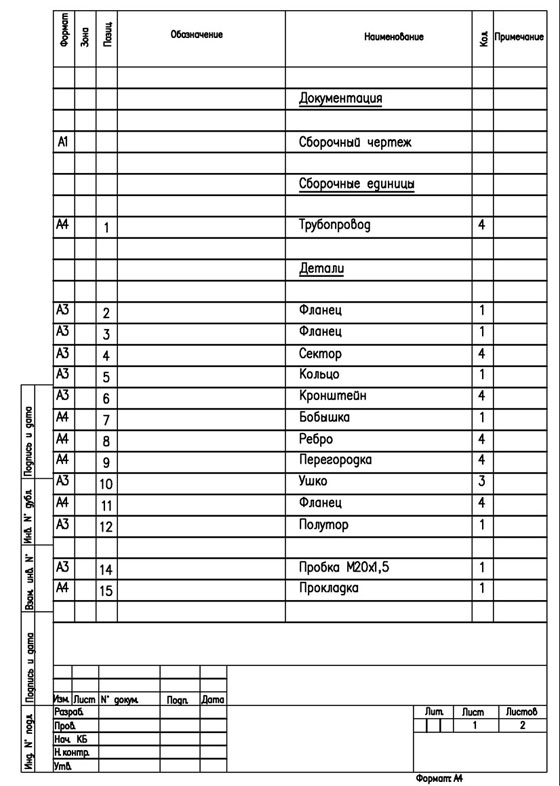

Пример №4. Формат А4. Спецификация камеры паровой (лист 1).

Пример №4 - чертеж

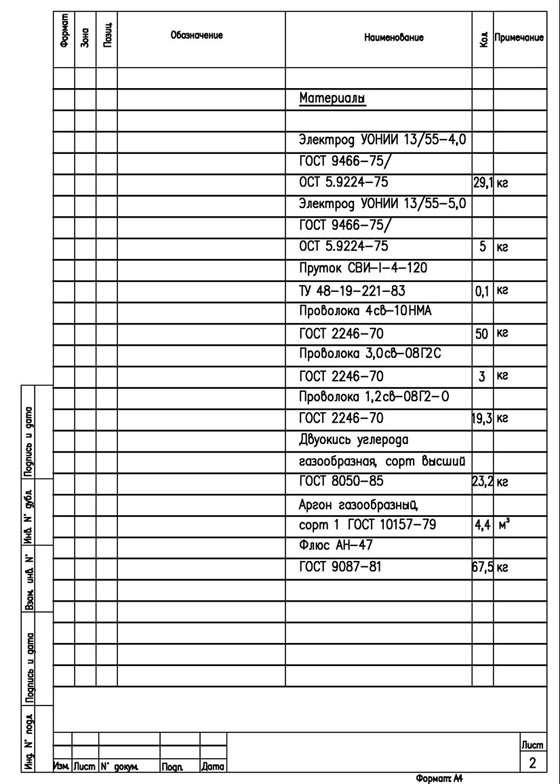

Пример №5. Формат А4. Спецификация камеры паровой (лист 1).

Пример №4 - чертеж

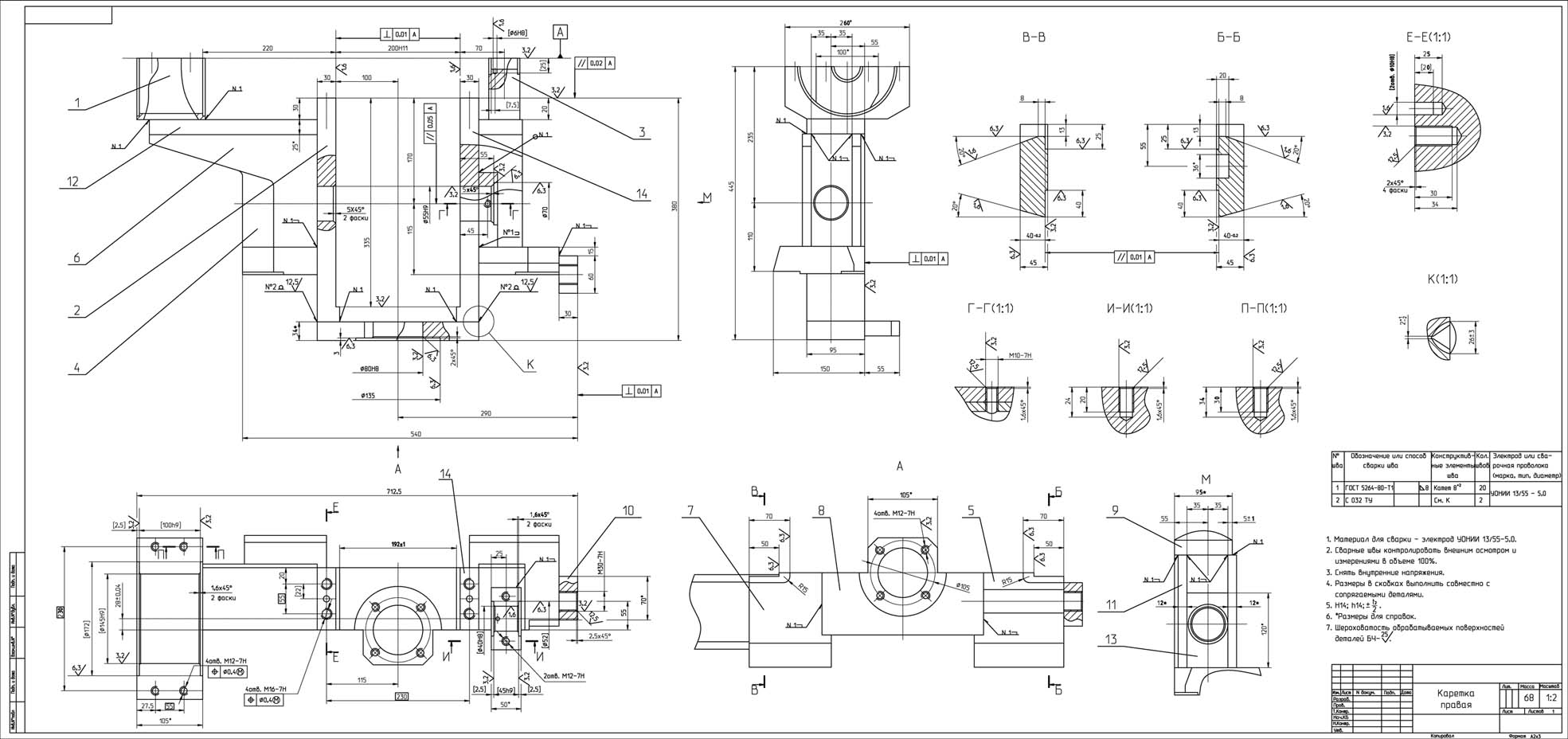

Пример №6. Формат А2х3. Сборочный чертеж Каретки правой.

Пример №6 - чертеж

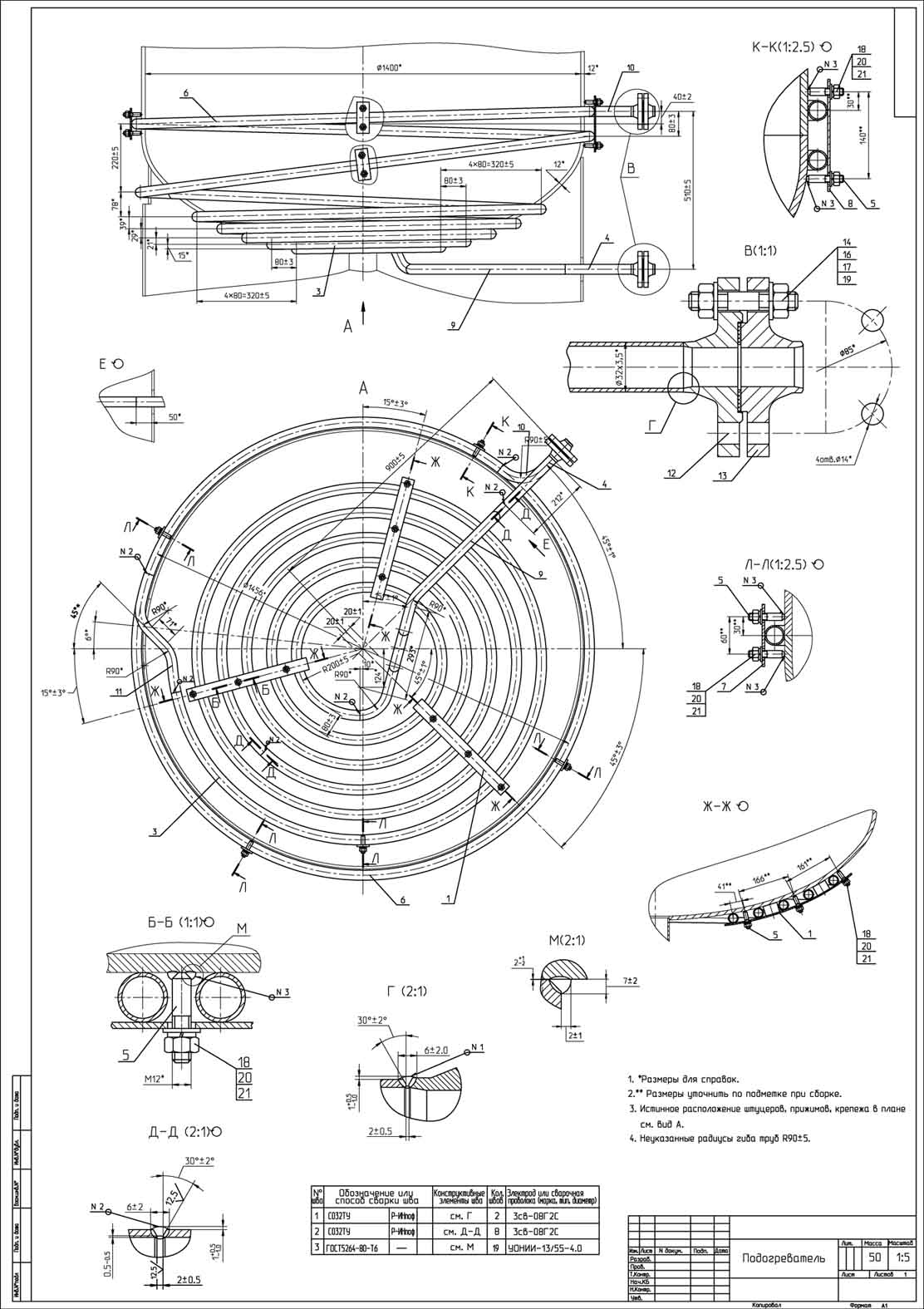

Пример №7. Формат А1. Сборочный чертеж подогревателя.

Пример №7 - чертеж
