Предмет Инженерная графика

Диссциплина инженерная графика изучается в ВУЗах обычно на первом, втором или третьем курсе, в зависимости от специализации и формы обучения. Содержание заданий по инженерной графике также могут быть разные, зависит от конкретной специальности и курса, на котором Вы обучаетесь.
Типовые работы по инженерной графике это:
- нанесение размеров и предельных отклонений на чертежах;
- построение третьего вида детали на чертеже по двум заданным;
- разрез, сечения, местные виды;
- аксонометрические проекции(диметрия, изометрия);
- деталировка, эскизы деталей;
- выполнение эскиза детали;
- сборочные чертежи, рабочии чертежи, составление спецификации.
И это не весь список.

Выполнение чертежей по инженерной графике

Выполнение сборочных чертежей и составление спецификации, обычно дается в курсе инженерной графики. Студентам дается конкретное изделие, сборочный чертеж которого нужно выполнить. Также составляется спецификация и выполняются чертежи деталей, составляющих сборочный узел.

Чертежи в электронном виде выполняются в программе AutoCAD. Если есть особые требования к программе, то возможно выполнение чертежей в программе Компас. Готовые чертежи высылаются Вам в формате той программы, в которой они выполнены, или, если нужно, могут быть конвертированы в любой удобный для просмотра и печати формат изображения, например JPEG, PDF.

Сроки на изготовления чертежей по инженерной графике, зависят от объёма работ. Сроки выполнения чертежей в Компасе и Автокаде, естественно меньше, чем чертежей от руки. Поэтому заказывайте чертежи в электронном виде. На их выполнение уходит меньше времени, а следовательно, чем на чертежи от руки. Сейчас всё чаще в ВУЗах допускается выполнение чертежей по предмету инженерная графика в электронном виде. Но не везде и не всегда, поэтому перед тем как сделать заказ работы, обязательно уточните у преподавателя, в каком виде можно предоставить выполненное задание.
Все работы по инженерной графике, выполняются в соответствии с ГОСТ и ЕСКД.

Инженерная графика - цены на чертежи, работы

Цены на чертежи по предмету инженерная графика зависять от сложности и количества чертежей. Примерным ориентиром стоимости работ, может служить формат листа. Ниже приведена таблица, с примерными ценами на чертежи по инженерной графике в зависимости от формата и способа выполнения чертежей. Окончательная цена устанавливается после того, как Вы отправите заказ через форму. После чего будет расмотрен заказ и определена точную стоимость чертежей. Если цена Вас устроит, Вы подтвердите заказ, если нет, то просто откажитесь. Вы ничем не рискуете.

Цены на чертежи по Инженерной графике

В таблице указан нормальный срок выполнения одного задания, если у Вас срочная работа (необходимо ее выполнить за 2 дня) - тогда цена такой работы удваивается.
В таблице приведены усреднённые цены на работы по инженерной графике. Чаще всего окончательная цена соответствует средней.

Примеры чертежей по инженерной графике (выполнены в программе AutoCAD)

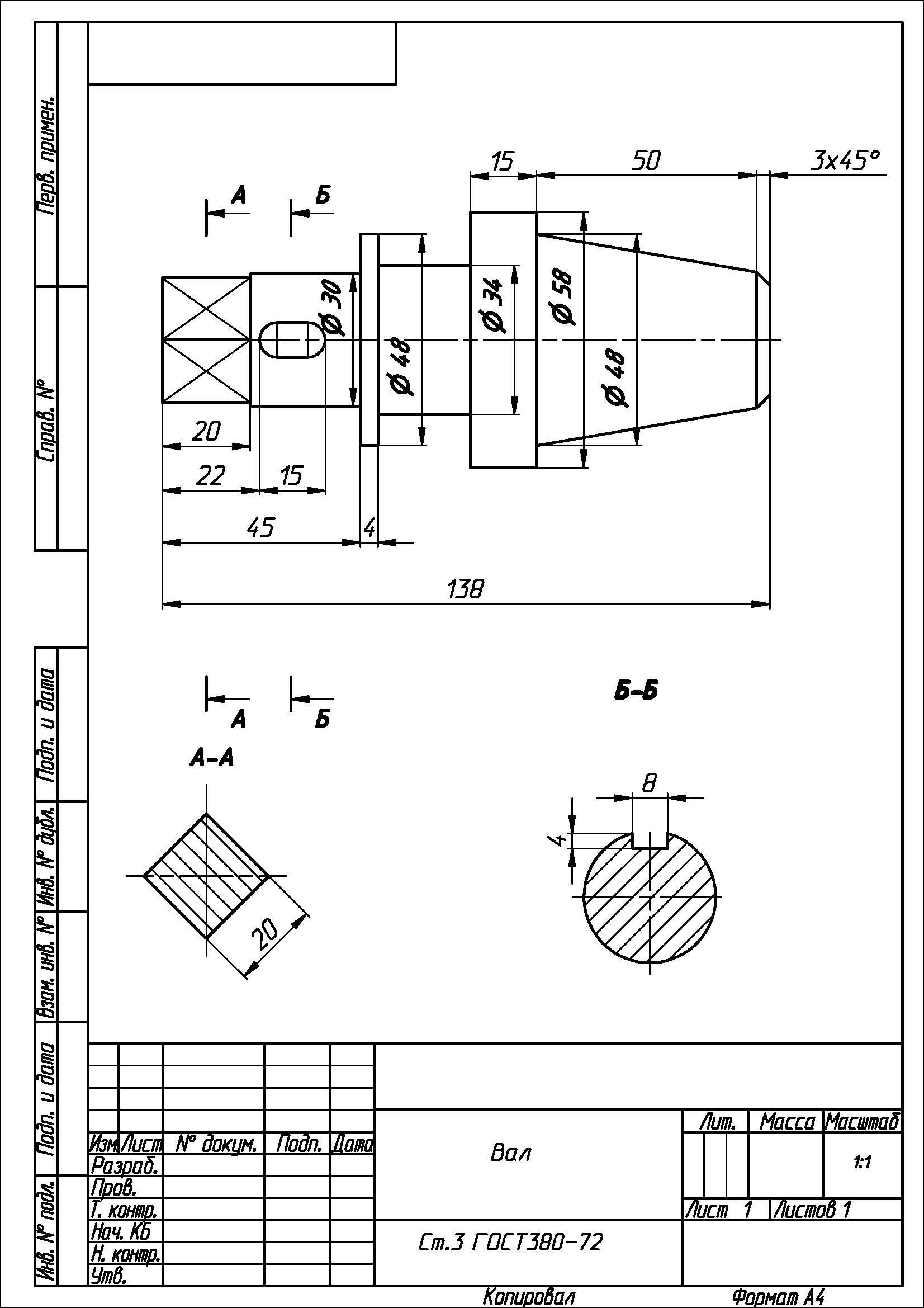

Пример №1. Формат А4. Построение рабочего чертежа детали. Выполнение разрезов. Нанесение размеров.

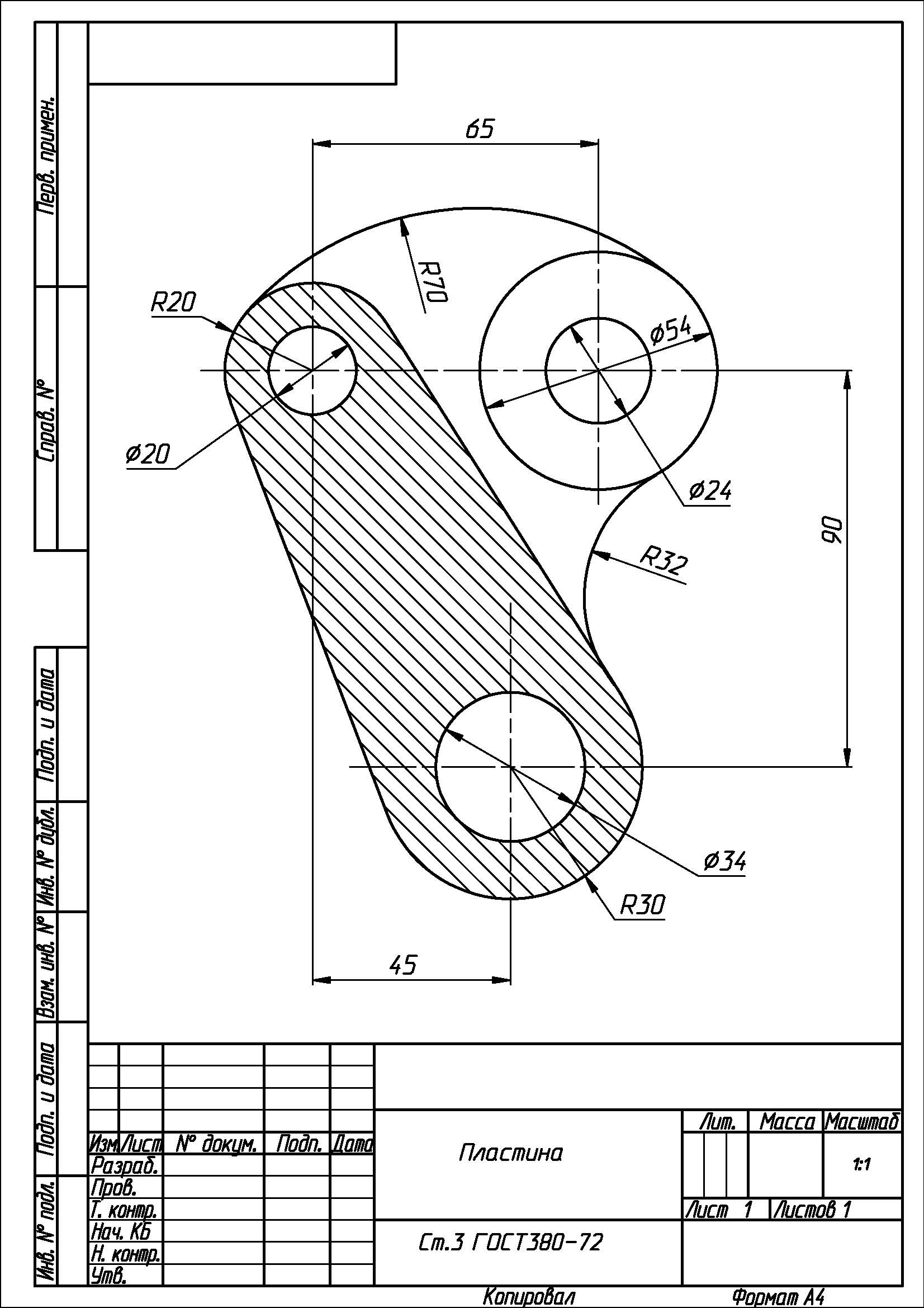

Пример №2. Формат А4. Построение сопряжений на рабочем чертеже детали. Выполнение разрезов. Нанесение размеров.

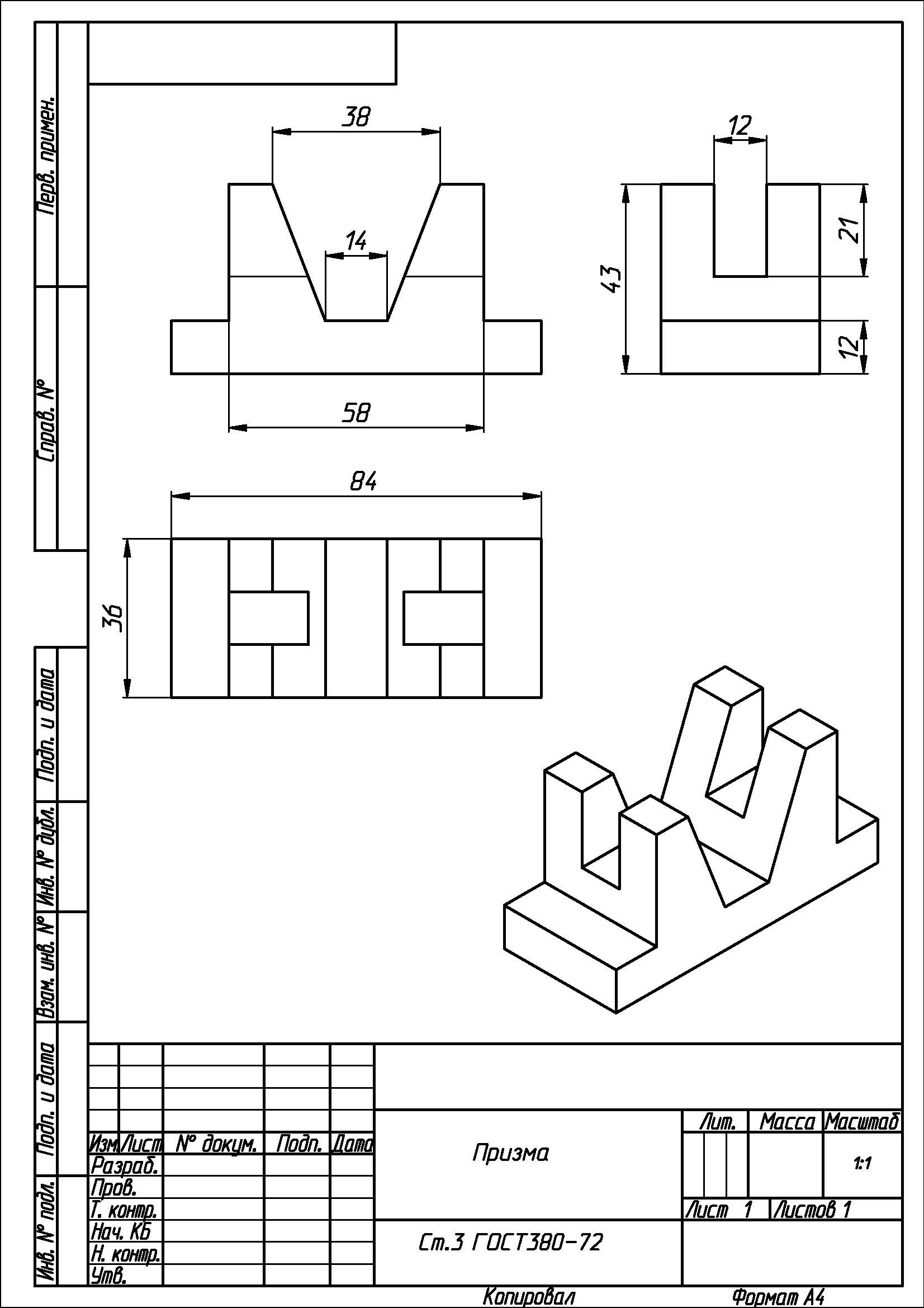

Пример №3. Формат А4. Построение комплекного чертежа детали по наглядному изображению(аксонометрической проекции). Выполнение разрезов. Нанесение размеров.

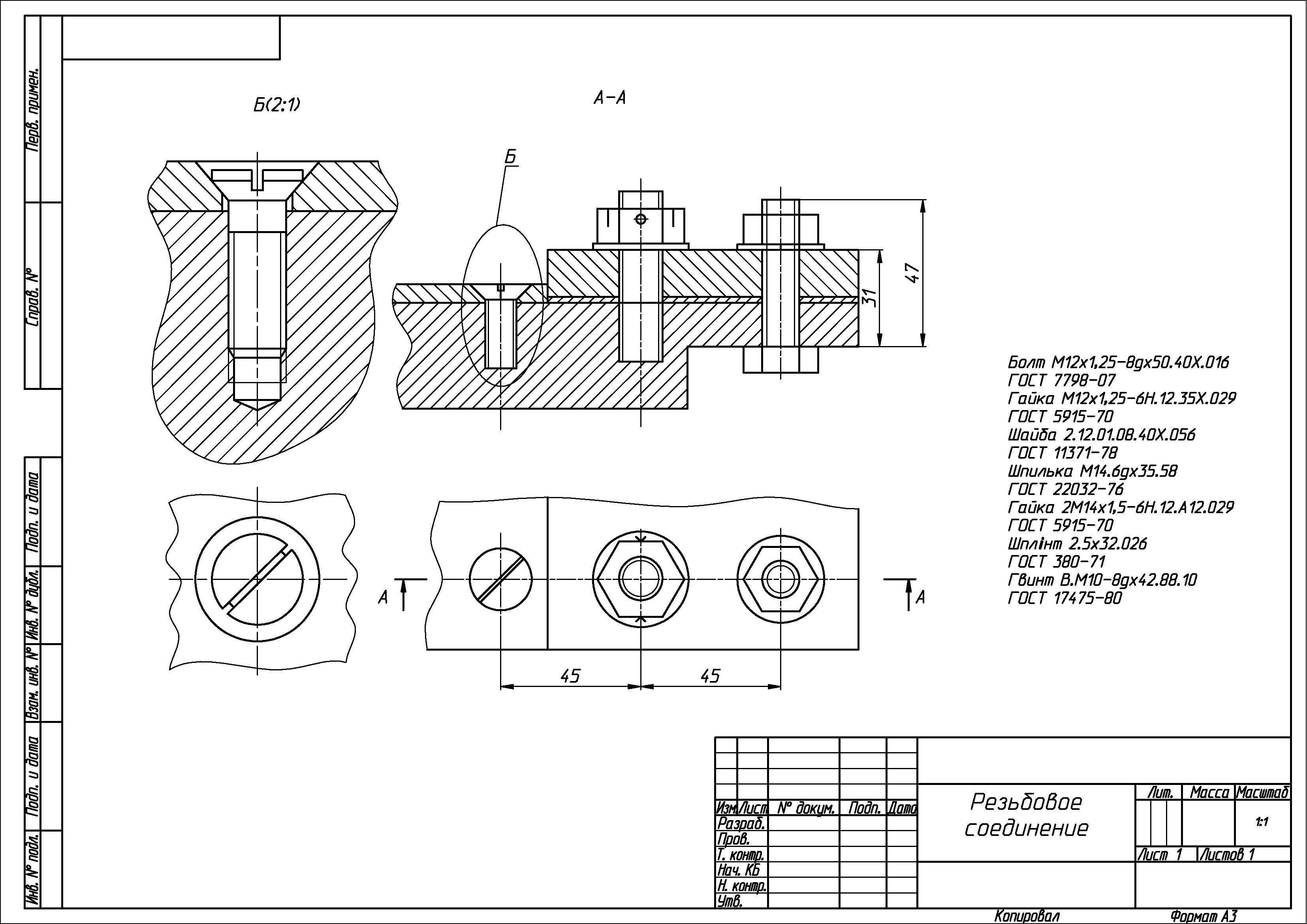

Пример №4. Формат А3. Резьбовое соединение.

Пример №5. Формат А3. Неразьемное соединение.

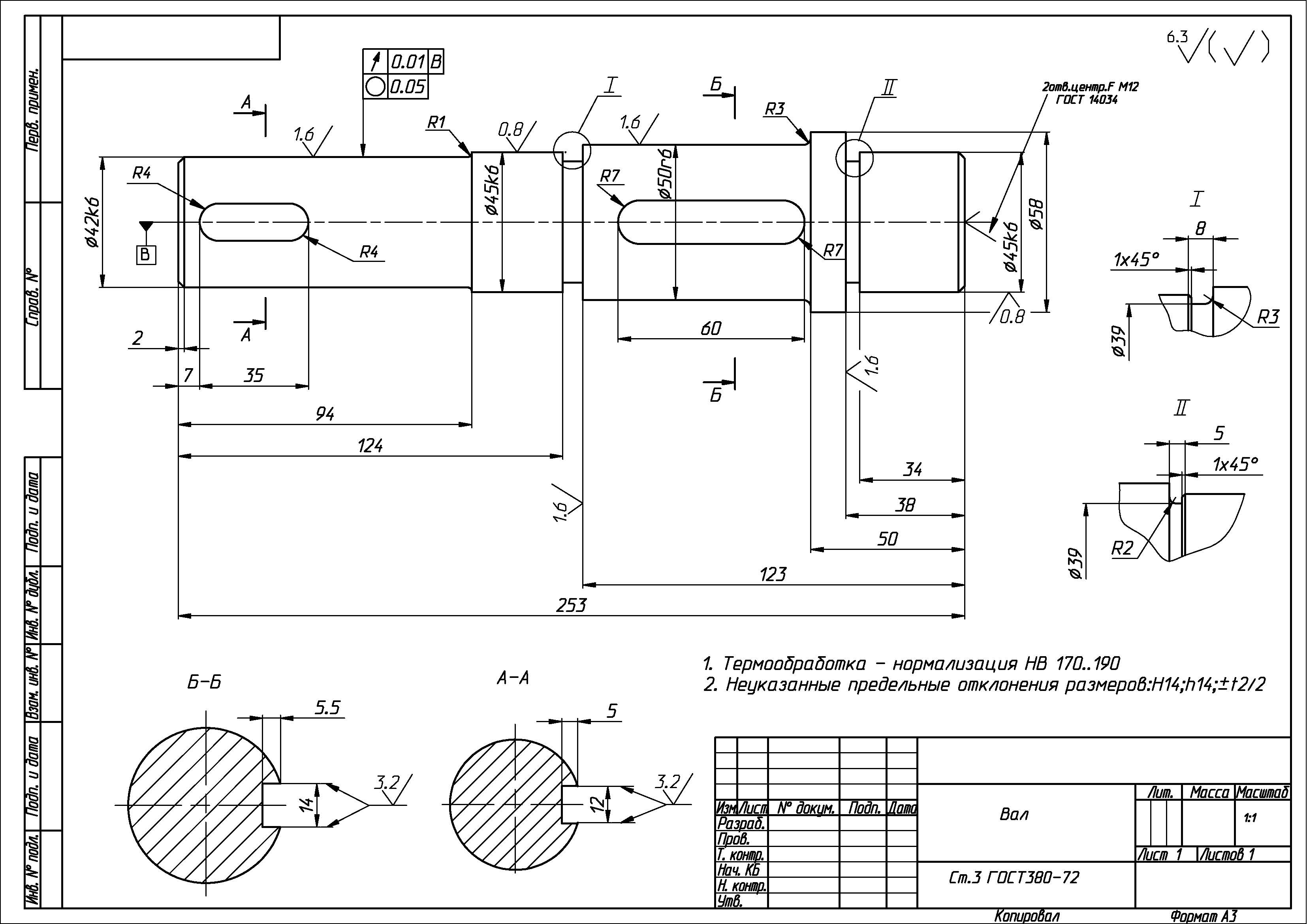

Пример №6. Формат А3. Вал.

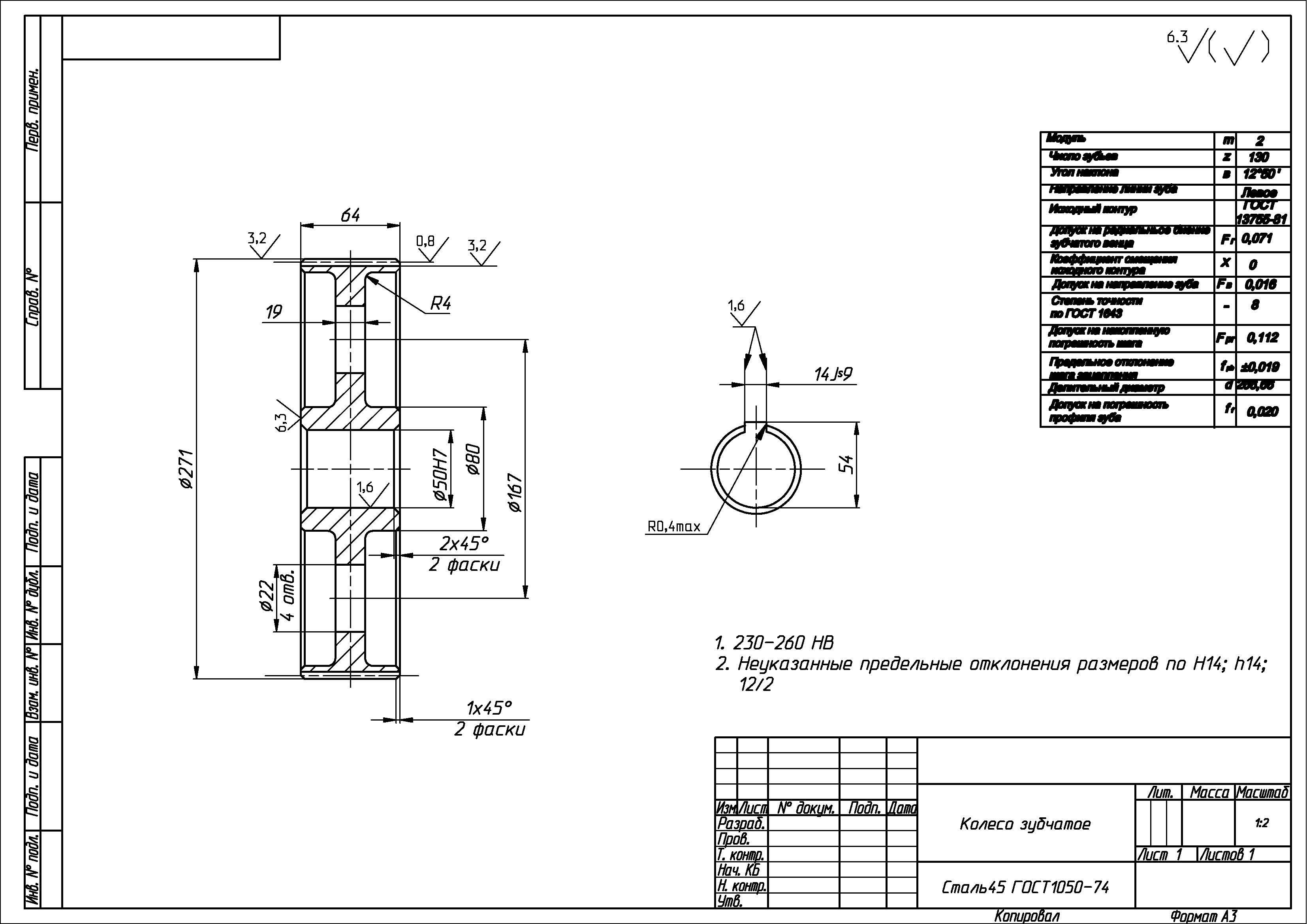

Пример №7. Формат А3. Колесо зубчатое.

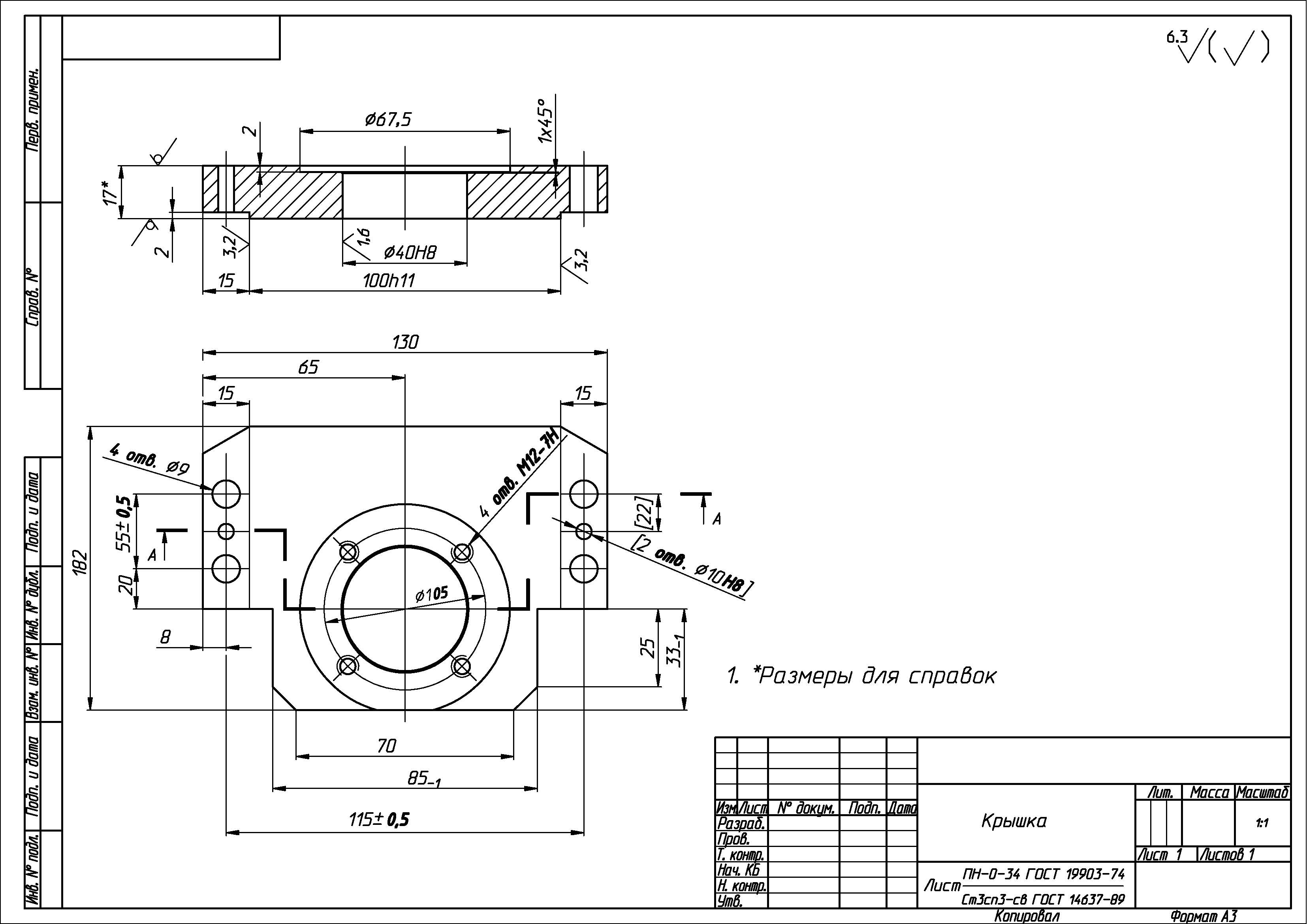

Пример №8. Формат А3. Крышка.

Методические пособия по инженерной графике

1. Лекции по инженерной графике [9,1 Мb] Фаил PDF.
• Общие положения единой системы конструкторской документации
• РАЗДЕЛ 1. Оформление чертежей
• РАЗДЕЛ 2. Изображения - виды, разрезы, сечения
• РАЗДЕЛ 3. Условные графические изображения на чертежах
• РАЗДЕЛ 4. Нанесение размеров
• РАЗДЕЛ 5. Аксонометрические проекции
• РАЗДЕЛ 6. Резьбы, резьбовые изделия и соединения
• РАЗДЕЛ 7. Разъемные соединения
• РАЗДЕЛ 8. Неразъемные соединения, зубчатые передачи
• РАЗДЕЛ 9. Шероховатость поверхности
• РАЗДЕЛ 10. Эскизы
• РАЗДЕЛ 11. Чертежи сборочных единиц
• РАЗДЕЛ 12. Деталирование чертежей
• РАЗДЕЛ 13. Литература

2. Тепляков Ю.А., Зауголков И.А., Шамкин В.Н., Михайлов Г.М. Практикум по начертательной геометрии, инженерной и компьютерной графике: Учебное пособие. Тамбов: Изд-во Тамб. гос. техн. ун-та, 2005. 104 с [6,6 Мb] Фаил PDF.
Даны задания для индивидуальных графических и лабораторных работ по дисциплинам «Начертательная геометрия. Инженерная графика», «Инженерная и компьютерная графика». Приведены сведения о конструкторской документации, правила оформления чертежей, рекомендации по подготовке заданий, контрольные вопросы, а также примеры выполнения заданий с использованием чертежного инструмента и персонального компьютера в среде AutoCAD. Практикум предназначен для студентов вузов, обучающихся по направлениям подготовки дипломированных специалистов в области техники и технологии

3. Н.В. Мясоедова, Л.М. Леонова, Ф.Н. Притыкин, Л.И. Кошелева. Инженерная графика (геометрическое и проекционное черчение) Омск: Изд-во ОмГТУ, 2005. – 52 с. [2,5 Мb] Фаил PDF.
Содержатся правила выполнения изображений предметов на чертежах, выполняемых в разделах «Геометрическое черчение» и «Проекционное черчение» по курсу «Инженерная графика». Предназначено для студентов первого курса технических специальностей всех форм обучения.

4. Леонова Л.М., Чигрик Н.Н. Соединения разъемные резьбовые: учебное пособие для вузов. – Омск: Изд-во ОмГТУ, 2006. – 110 с. [3,1 Мb] Фаил PDF.
В предлагаемом учебном пособии дано описание способов изготовления изделий с резьбой, характеристики геометрических параметров резьбы в зависимости от технических и технологических условий изготовления и эксплуатации изделий для резьбового соединения. Изложены основные сведения о современном состоянии стандартизации технических средств измерения, методы контроля резьбы и резьбовых соединений, освещены основные правила изображения резьбы и резьбовых соединений в соответствии с требования государственных стандартов. Издание предназначено для студентов дистанционной, очной, заочной форм обучения механических и электромеханических специальностей, изучающих дисциплины “Инженерная графика”, “Метрология, стандартизация и сертификация”.

5. Леонова Л.М., Чигрик Н.Н., Татурова В.П. Зубчатые передачи. Элементы расчета и конструирования: Методические указания. – Омск: Изд-во ОмГТУ, 2005. – 45 с. [2,6 Мb] Фаил PDF.
Методические указания предназначены для выполнения расчетно-графических работ и домашних заданий по курсу “Инженерная графика” для студентов дневной, очно-заочной, заочной и дистанционной форм обучения специальностей 190100 – Приборостроение, 120200 – Металлорежущие станки и инструменты, 120100 – Технология машиностроения, 121100 – Гидромашины, гидроприводы и гидропневмоавтоматика, а также может быть полезна студентам механических и электромеханических специальностей.

6. А.А. Ляшков Сборник заданий по инженерной графике [1,4 Мb] Фаил PDF.
Данные методические указания содержат образцы выполнения и исходные данные для заданий инженерной графике и предна-значены для студентов всех форм обучения, изучающих начертательную геомет-рию, геометрическое и проекционное черчение. Перед каждым заданием приведе-ны: целевое назначение задания; содержание и краткие указания по выполнению задания.

7. Методические указания - Альбом чертежей к заданию «Соединения разъемные и неразъемные» [1,5 Мb] Фаил PDF.
Настоящий альбом сборочных чертежей сборочных единиц является учебно-методической разработкой по курсу «Инженерная графика» и предназначен для студентов первого и второго курсов механических специальностей технических ВУЗов. Он содержит 31 вариант заданий, представляющих собой чертежи сборочных единиц, используемых в изделиях общего машиностроения. Выполнение заданий, предусмотренных данными методическими указаниями, позволяет студентам получить первые навыки деталирования сборочных чертежей, обучает геометрическому и технико-конструктивному анализу чертежей сборочных единиц.
