3D Моделирование
Преимущества 3D Моделирования
В настоящее время чтобы избежать ошибок, неточностей и выявить все просчеты ещё на стадии проектирования все чаще в промышленном проектировании используются технологии графического моделирования. Готовый чертеж или эскизный набросок не всегда даёт полного представления об объекте и не всегда можно наглядно оценить удобство стыковки деталей или узлов. Компьютерное моделирование позволяет рассмотреть вид проектируемого объекта с любой высоты, угла и местоположения, даёт возможность проанализировать поведение исполнительных элементов механизма в процессе эксплуатации, выявить все просчеты и неточности ещё на стадии проектирования, а не в процессе изготовления.
Создание 3d моделей
Выполнение компьютерного 3d моделирования на заказ. Разработка 3d моделей деталей, изделий, предметов, узлов, механизмов и сборок по чертежам, эскизам и с оригинала. C составлением чертежей этих моделей, составлением сборочного чертежа и спецификации.
Все чертежи будут привязаны к модели изделия, и когда будет изменён один размер на модели, автоматически будут перестроены всё чертежи этой модели. Это очень удобно. Если Вы проектируете какую-то деталь, изделие, то при каких-то изменениях в конструкции детали, Вам уже не потребуется изменять все чертежи, а нужно лишь подкорректировать модель детали.
При 3d моделирования используются новейшие компьютерные технологии и следующее программное обеспечение:
- Autodesk Inventor Professional 2009
- Autodesk Mechanical Desktop 2009
- КОМПАС-3D V10
- Solid-Works
Цена построения 3D моделей, зависит от сложности конкретной работы.
Цены на создание 3d моделей
| Тип модели | Срок выполнения, кол. раб. дней | Цена, грн |
| 3D модели простых деталей (до 10 конструктивных элементов) |
3 | от 50 |
| 3D модели деталей средней сложности (до 30 конструктивных элементов) |
4 | от 100 |
| 3D модели деталей высокой сложности, например корпусных деталей (или деталей до 100 конструктивных элементов) |
7 | от 200 |
| 3D модели деталей повышенной сложности, например лопаток, колес деталей (или деталей имеющих сложные поверхностные конструктивные элементы) |
10 | от 500 |
| 3D модели сборочных узлов (срок выполнения и цена - расчитывается как сумма сроков на моделирвоание и цены каждой детали, входящей в сборочный узел) |
- | - |
В таблице указан нормальный срок выполнения одного задания, если у Вас срочная работа (необходимо ее выполнить например в два раза быстрее) - тогда цена такой работы удваивается.
Цены на выполнение 3d моделей даны приблизительные. Окончательная цена будет известна лишь после того, как Вы отправите задание, но чаще всего окончательная цена соответствует средней.
Примеры 3d моделей разной сложности

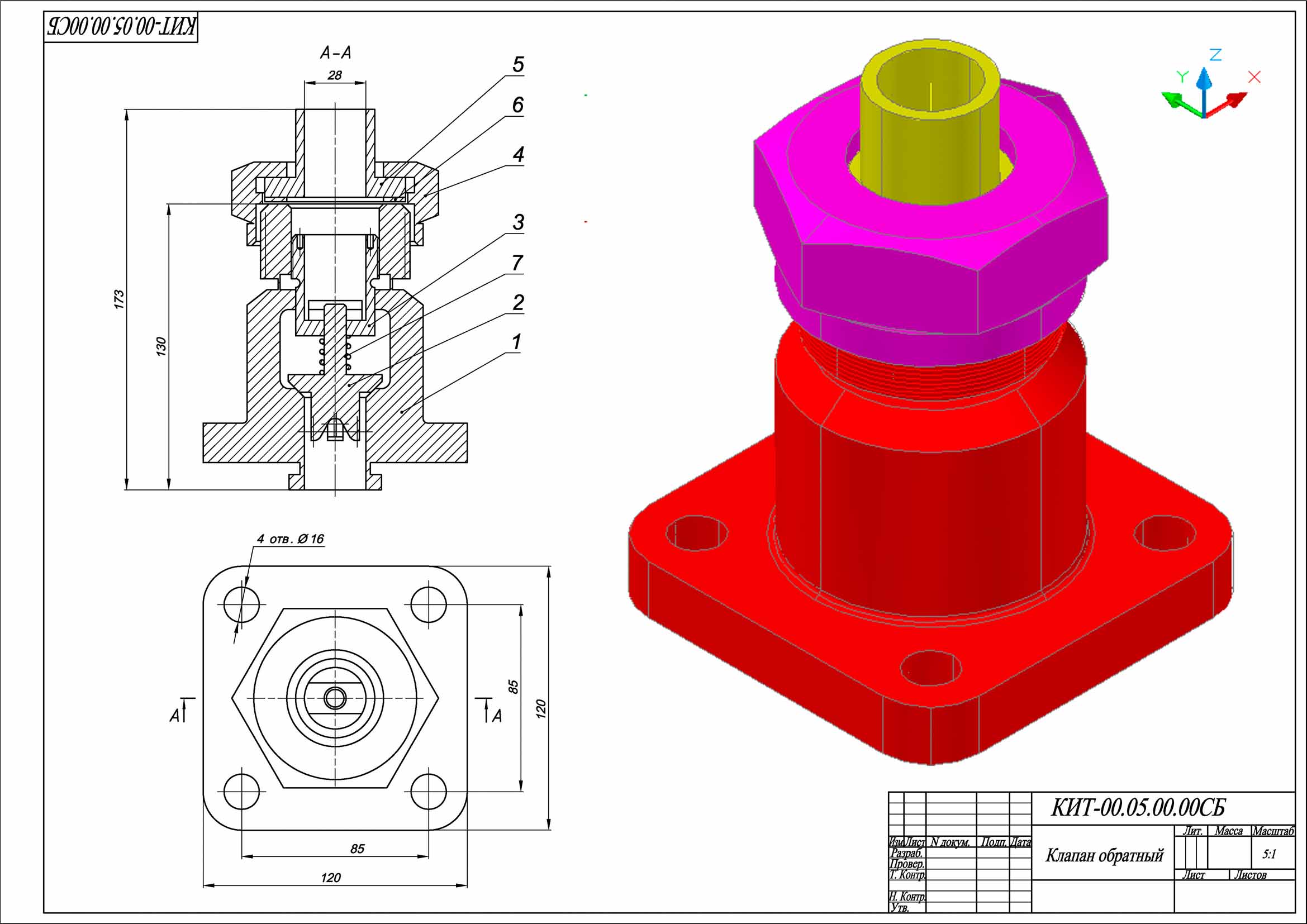

Пример №1. 3d модель сборочного узла Клапана обратного (выполнена в программе Autodesk Mechanical Desktop).

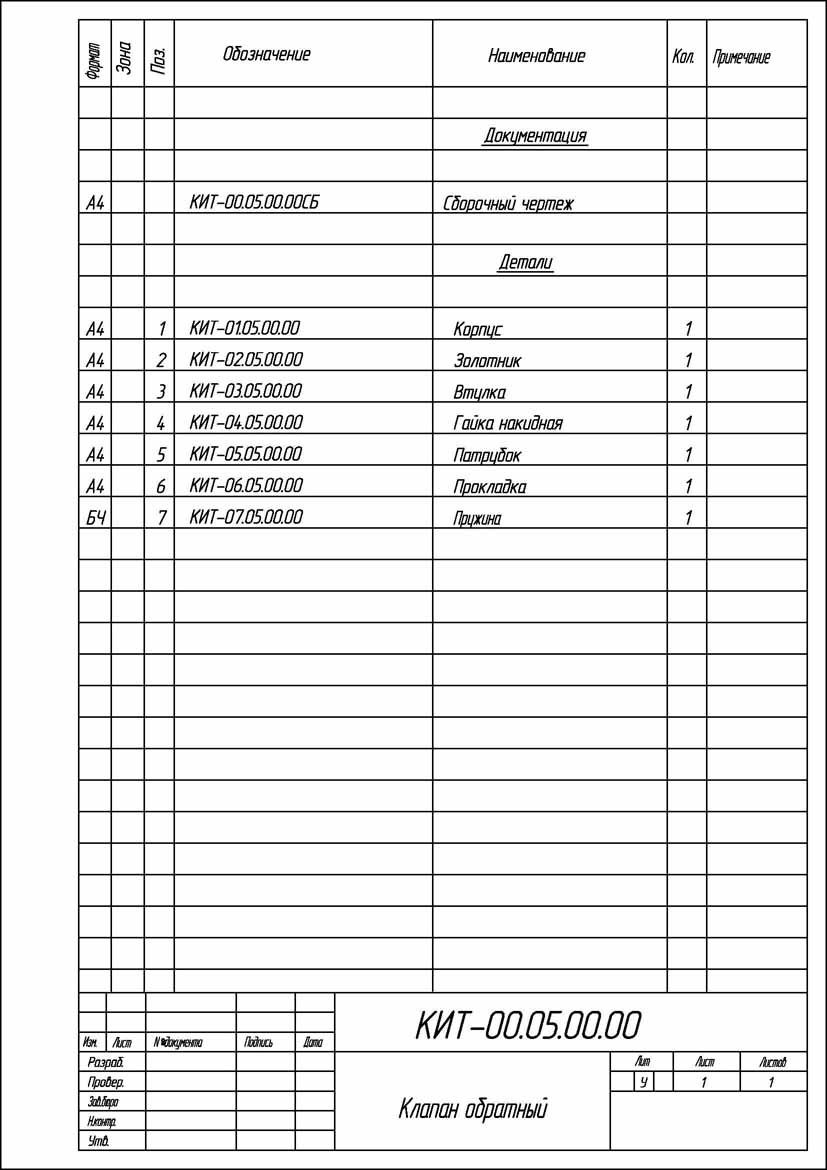

Пример №2. Спецификация сборочного узла Клапана обратного(выполнена в программе Autodesk Mechanical Desktop).

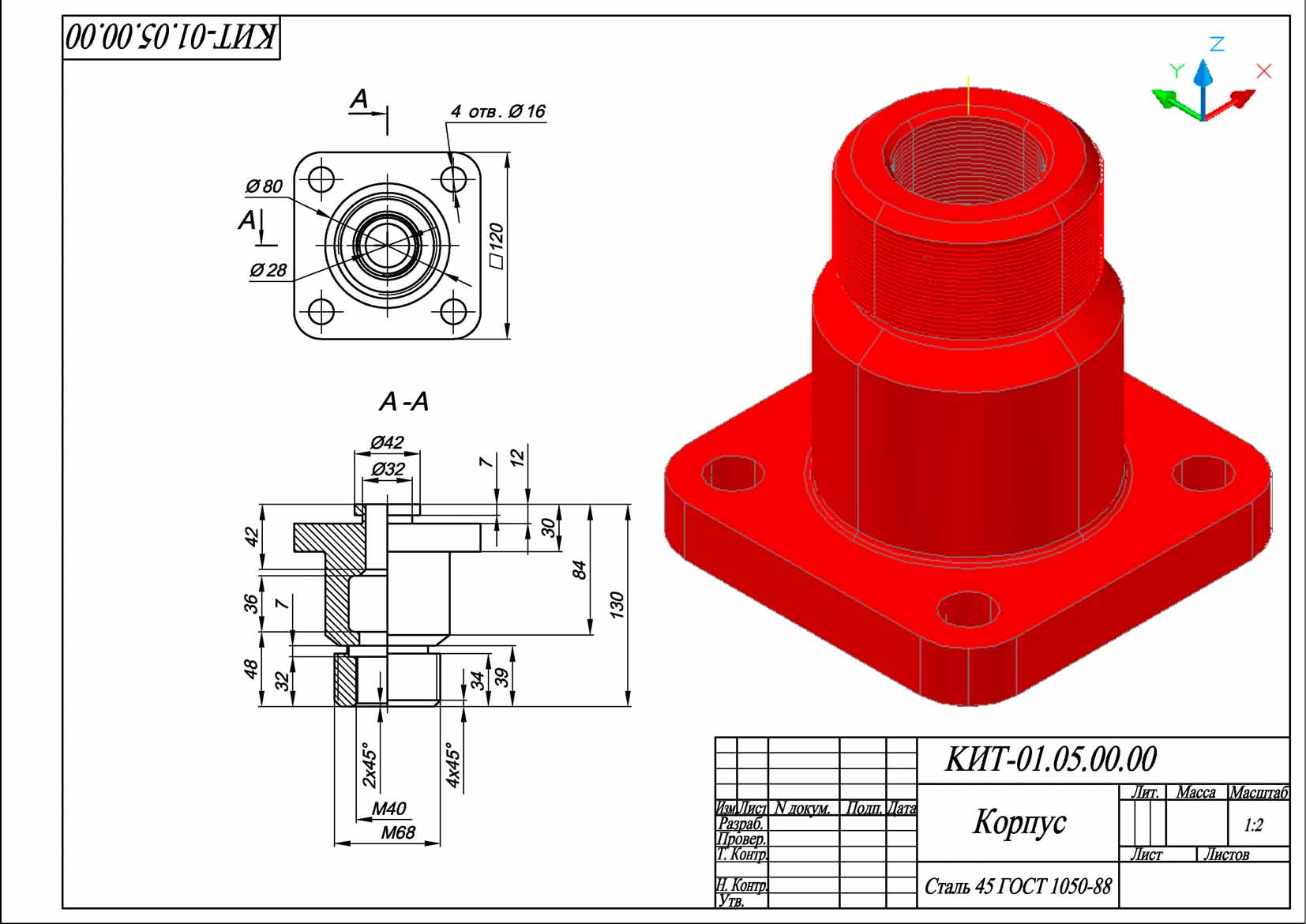

Пример №3. 3d модель детали Корпус (выполнена в программе Autodesk Mechanical Desktop).

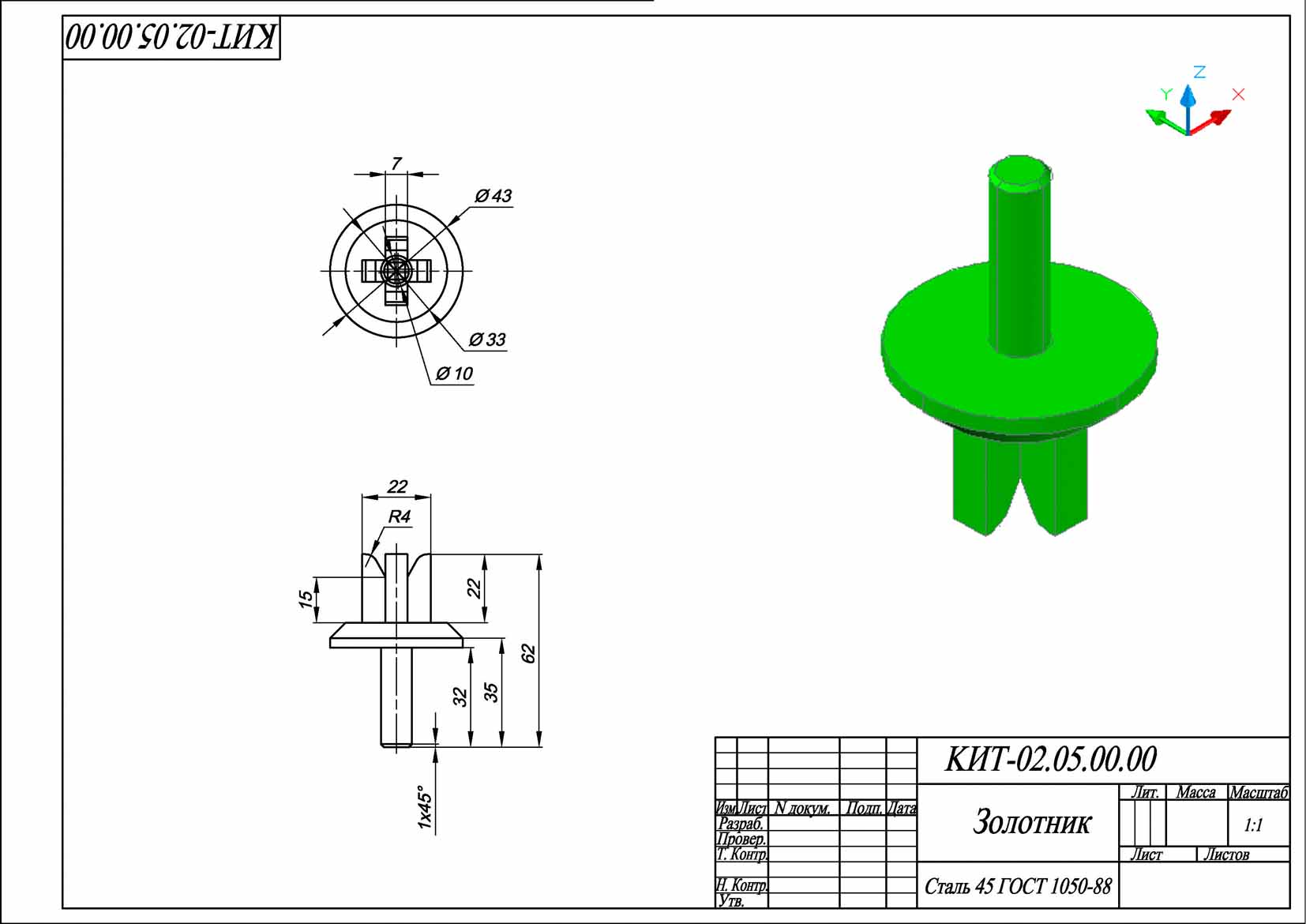

Пример №4. 3d модель детали Золотник (выполнена в программе Autodesk Mechanical Desktop).

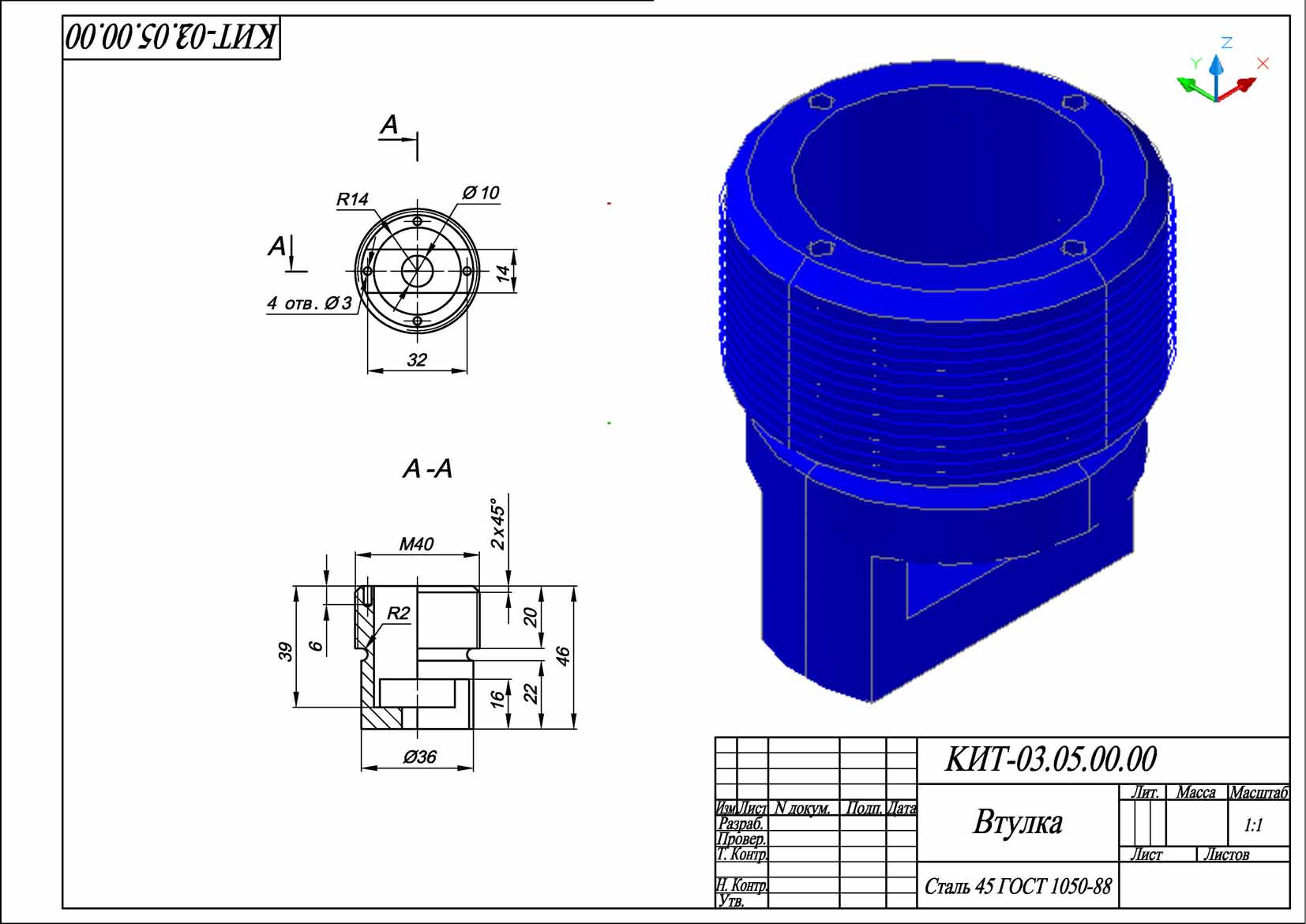

Пример №5. 3d модель детали Втулка (выполнена в программе Autodesk Mechanical Desktop).

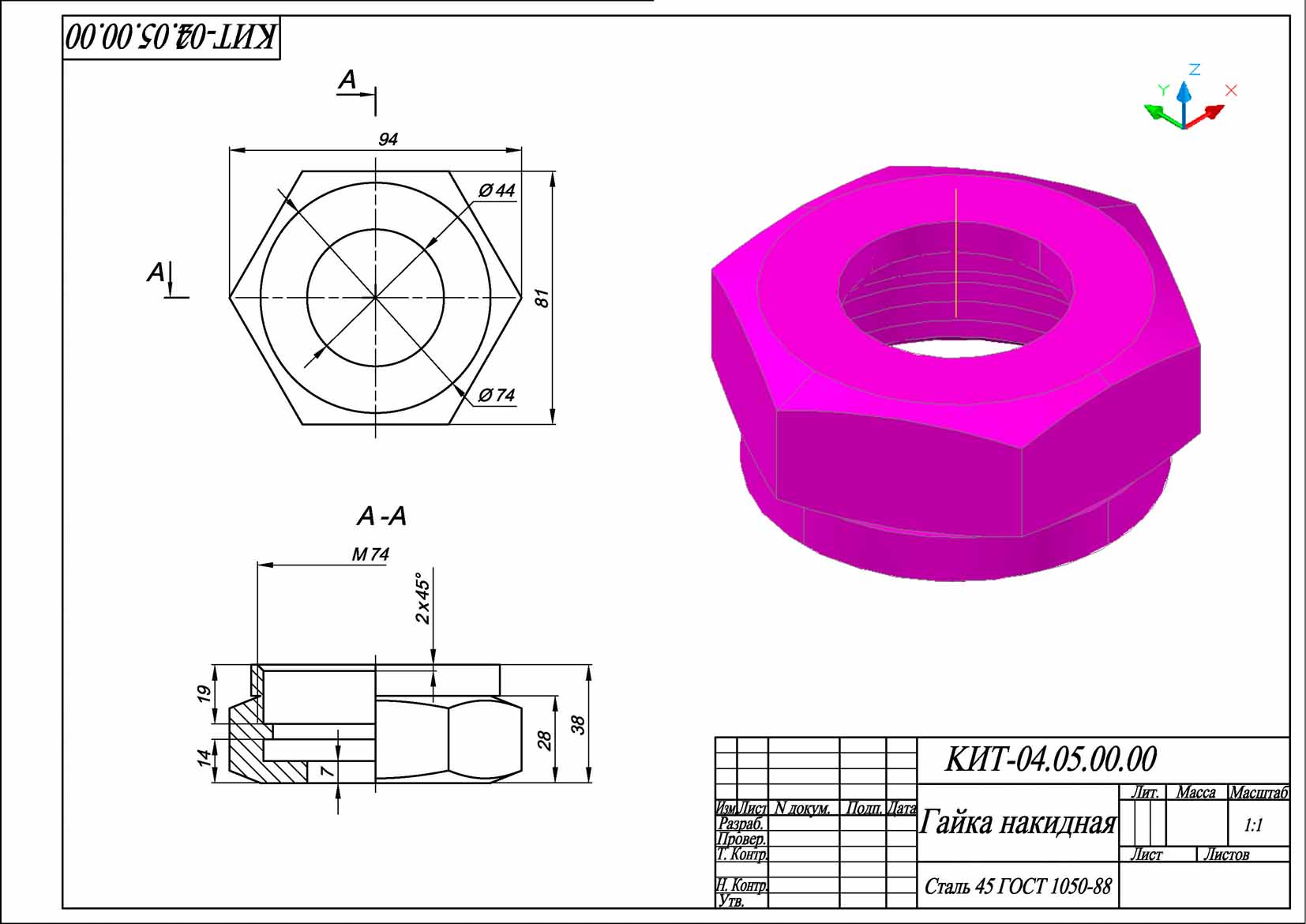

Пример №6. 3d модель детали Гайка накидная (выполнена в программе Autodesk Mechanical Desktop).

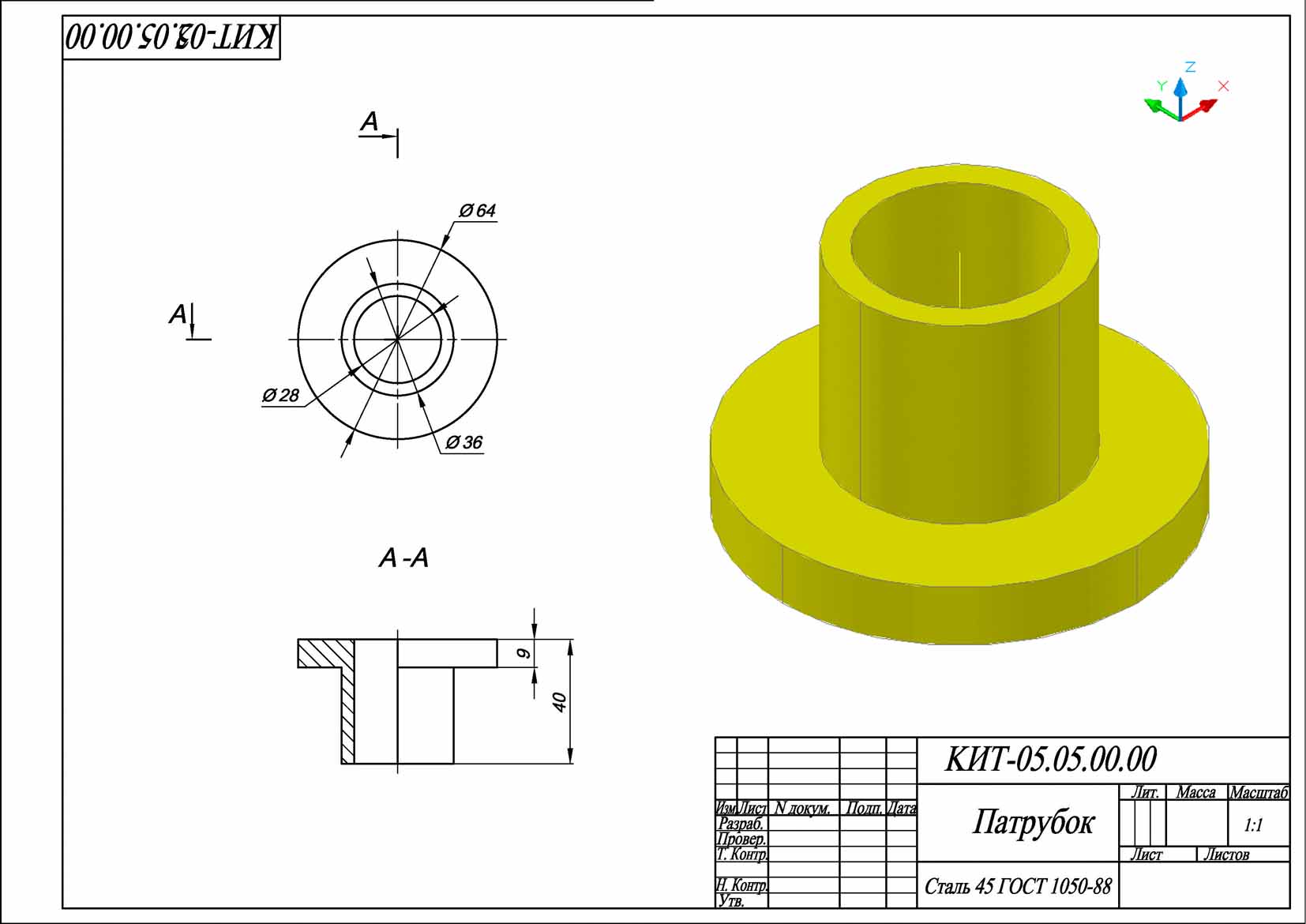

Пример №7. 3d модель детали Патрубок (выполнена в программе Autodesk Mechanical Desktop).

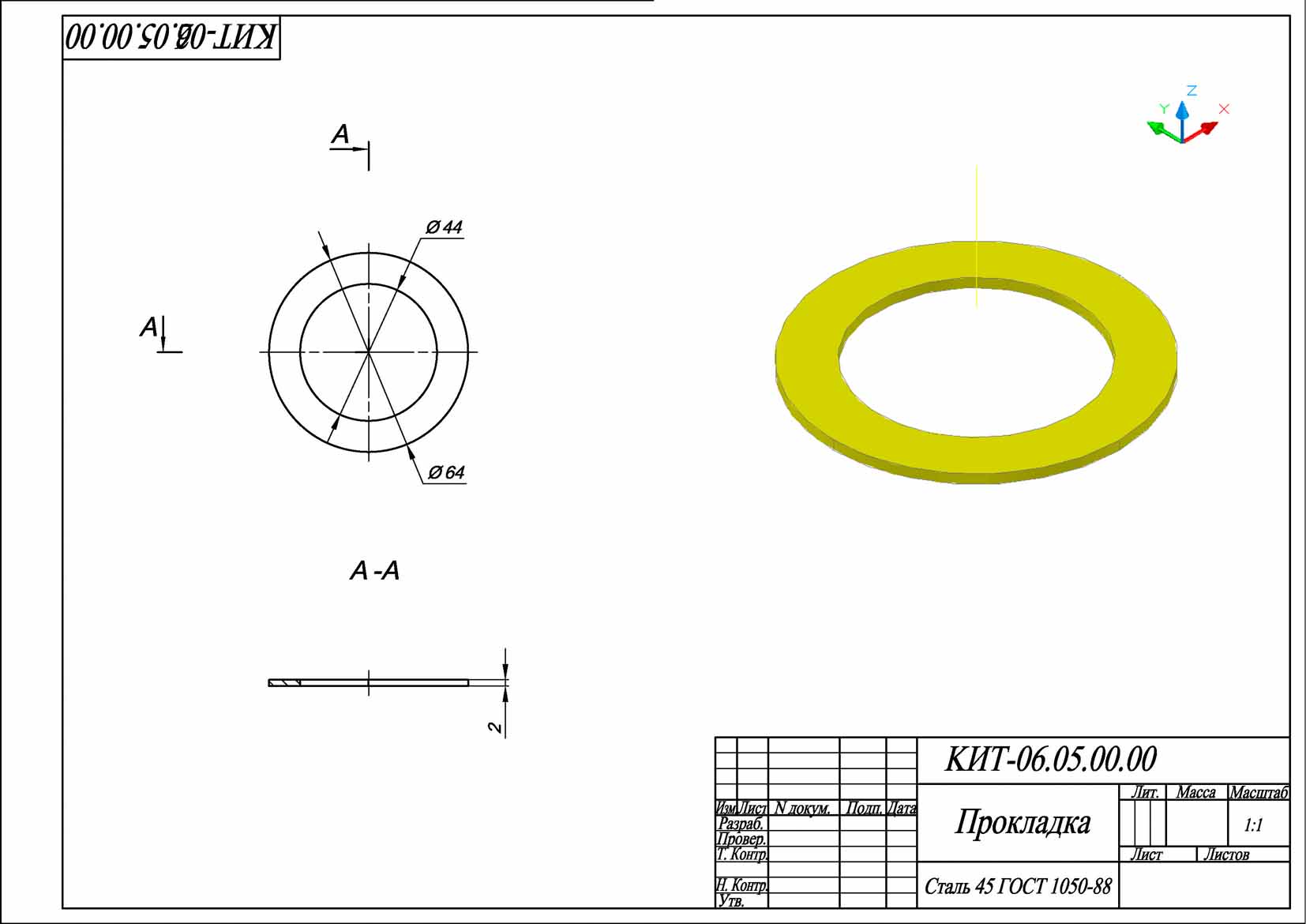

Пример №8. 3d модель детали Прокладка (выполнена в программе Autodesk Mechanical Desktop).
Пример №9. 3d модель детали Корпус редуктора средний (выполнена в программе Autodesk Mechanical Desktop).
Пример №10. 3d модель детали Вал (выполнена в программе Autodesk Inventor).
Пример №11. 3d модель детали Вал-полумуфта (выполнена в программе Autodesk Inventor).
Пример №12. 3d модель детали Зубчатое колесо (выполнена в программе Autodesk Inventor).
Методические пособия по 3D Моделированию
1. 16-ть уроков по Autodesk Mechanical Desktop [14,1 Мb] Фаилы PDF в архиве RAR.
Эта серия уроков научит Вас использовать Mechanical Desktop и предоставит всесторонний обзор проектирования. Уроки построены от основного к сложному и включают пошаговые команды и вспомогательные иллюстрации. Вы научитесь создавать детали, поверхности, сборки, детали с табличными переменными и спецификации материалов. Вы также научитесь приводить ваши проекты к окончательному виду. Файлы чертежей для каждого урока включены в программу. Эти файлы чертежей содержат конструктивные элементы, которые помогут Вам понять и изучить концепцию механического проектирования.
2. 10-ть уроков по Autodesk Inventor [4,1 Мb] Фаилы PDF в архиве RAR.
Autodesk Inventor™ — это система трехмерного машиностроительного конструирования, в которую встроены адаптивная технология и возможности моделирования тел. В программе имеется разнообразный набор средств, необходимых на всех стадиях работы над проектом, начиная с построения эскизов и заканчивая выпуском конструкторской документации. Ее можно с успехом применять как для индивидуальной работы, так и для коллективов, разрабатывающих сложные узлы и изделия.
