Выполнение чертежей к дипломным и курсовым проектам

Если Вы - студент машиностроительной специальности и у вас немного не хватает времени или навыка для того, чтобы по всем правилам оформить графическую часть дипломной или курсовой работы - обращайтесь к нам, мы решим эту проблему.
Так же возможна переработка имеющихся у Вас чертежей однотипного проекта, конкретно под Вашу работу.
При выполнении графической части курсовых и дипломных работ, как правило требуется сборочный чертёж проектируемого приспособления. К ниму также составляется спецификация, выполняется деталировка.
Если чертежи по начертательной геометрии и инженерной графике не всегда разрешают выполнять в электронном виде, то с чертежами к дипломам и курсовым дело обстоит немного по другому. Зачастую, изготовление чертежей к курсовым и дипломным работам в электронном виде, является неотъемлемым требование задания. Чертежи к курсовым и дипломам, могут быть выполнены в компасе или в автокаде, на Ваше усмотрение.

Чертежи в электронном виде выполняются в программе AutoCAD. Если есть особые требования к программе, то возможно выполнение чертежей в программе Компас. Готовые чертежи высылаются Вам в формате той программы, в которой они выполнены, или, если нужно, могут быть конвертированы в любой удобный для просмотра и печати формат изображения, например JPEG, PDF.

Цена оформления такой записки будет напрямую зависеть от количества чертежей в ней, и , естественно, их форматов. Мы профессионально и быстро выполним любые чертежные работы связанные с вашим дипломной или курсовой работой.

Векторизация чертежей

Предоставляются услуги по векторизации чертежей. Выполняется перевод растровых изображений в векторные форматы AutoCAD и Компаса. Проще говоря, перечерчиваются отсканированные, сфотографированные Вами бумажные чертежи, схемы, рисунки.
Для этого Вам необходимо сделать снимок или отсканировать чертёж, который необходимо перечертить. Главное условие, что бы все линии и надписи на отсканированном, сфотографированном чертеже, были читаемы. Чем чётче будет сделан снимок, скан, тем проще будет перечертить его.
Цена векторизации чертежей из растровых рисунков в векторные форматы зависит от сложности чертежа, от формата чертежа, и от качества (читаемости) предоставленного материала.
Так же при векторизации чертежей, возможно их редактирование (изменение, доработка). Если нужно при перечерчивании изменить исходный вариант чертежа, сообщайте об этом при заказе. Подробней опишите, что конкретно нужно изменить на чертеже.
Если у Вас возникли вопросы по заказу перевода чертежей в электронный вид, задавайте вопросы.

Цены на выполнение чертежей

В таблице указан нормальный срок выполнения одного задания, если у Вас срочная работа (необходимо ее выполнить за 2 дня) - тогда цена такой работы удваивается.
В таблице приведены усреднённые цены на работы по черчению. Чаще всего окончательная цена соответствует средней.

Цены на выполнение чертежей даны приблизительные. Окончательная цена будет известна лишь после того, как Вы отправите задание. Цены могут быть как выше, так и ниже. Например, Вам нужно сделать к диплому схему на А1, которая состоит из десяти прямоугольников и надписей. Естественно, что такой чертёж будет стоить существенно дешевле чертежа А1, цена на выполнение которого указана в таблице. Поэтому не бойтесь делать заказ и оценивать работы.

Примеры чертежей (выполнены в программе AutoCAD)

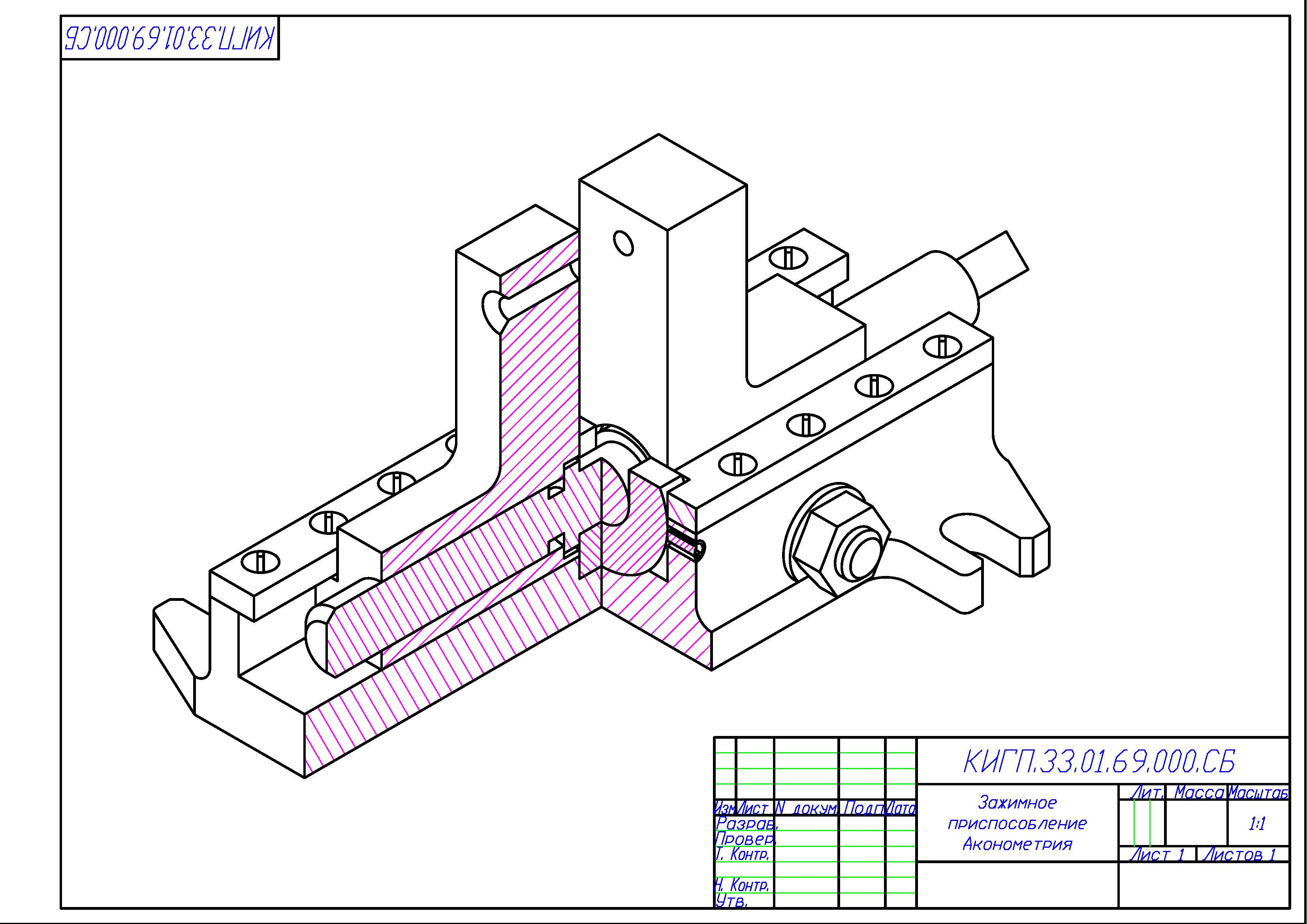

Пример №1. Формат А3. Аксонометрия зажимного приспособления.

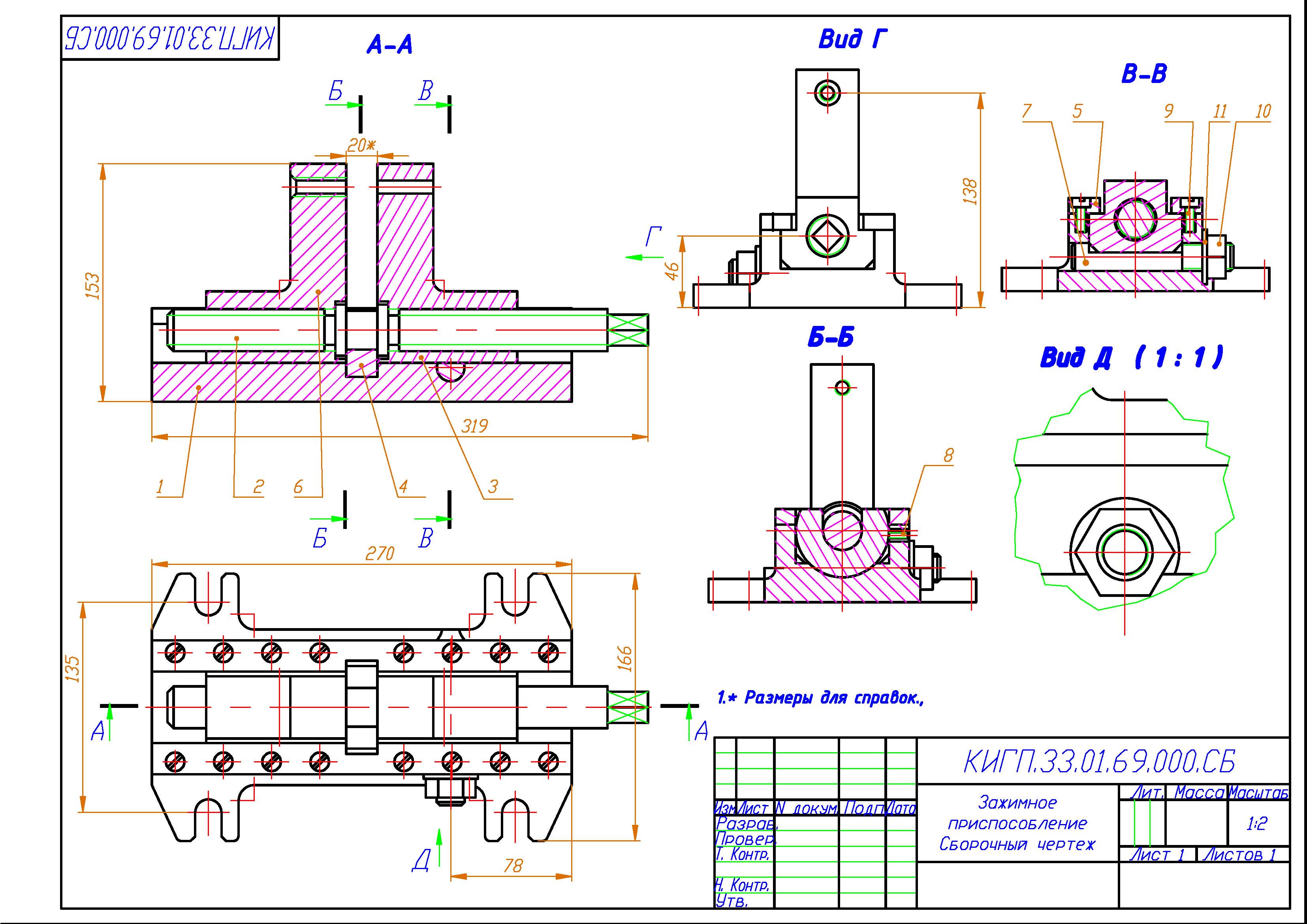

Пример №2. Формат А3. Сборочный чертеж зажимного приспособления.

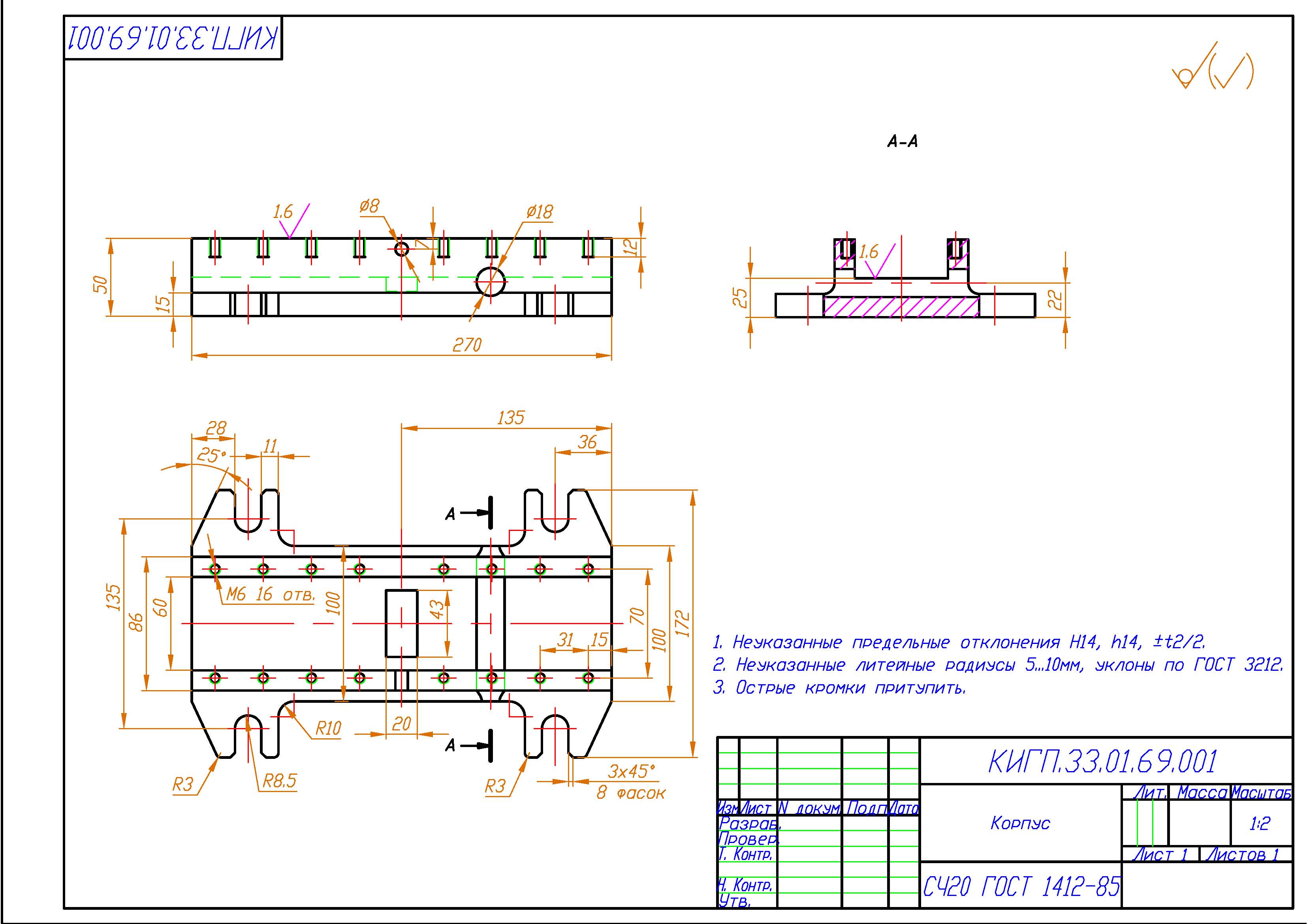

Пример №3. Формат А3. Деталь - кормпус.

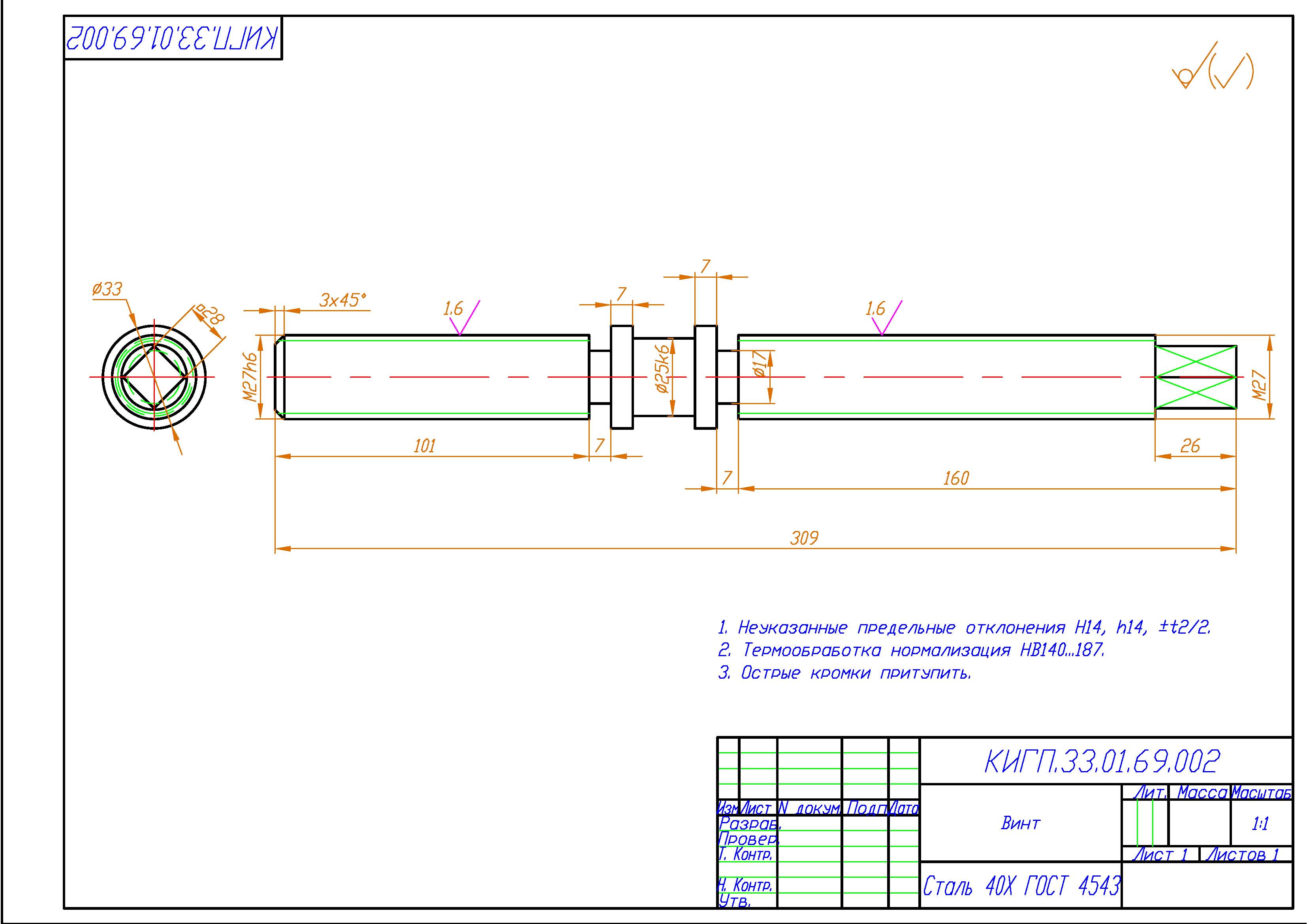

Пример №4. Формат А3. Деталь - винт.

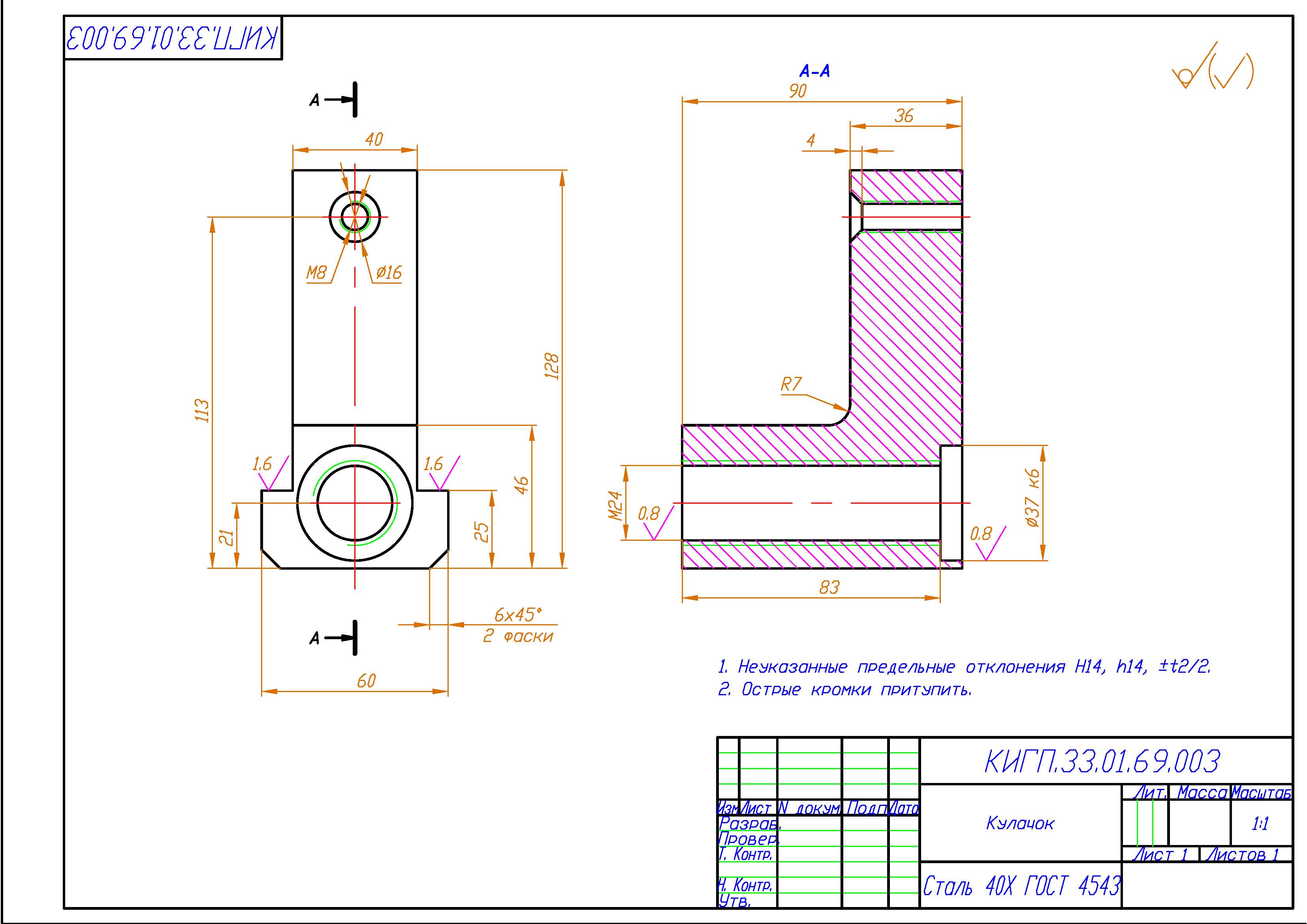

Пример №5. Формат А3. Деталь - кулачокт.

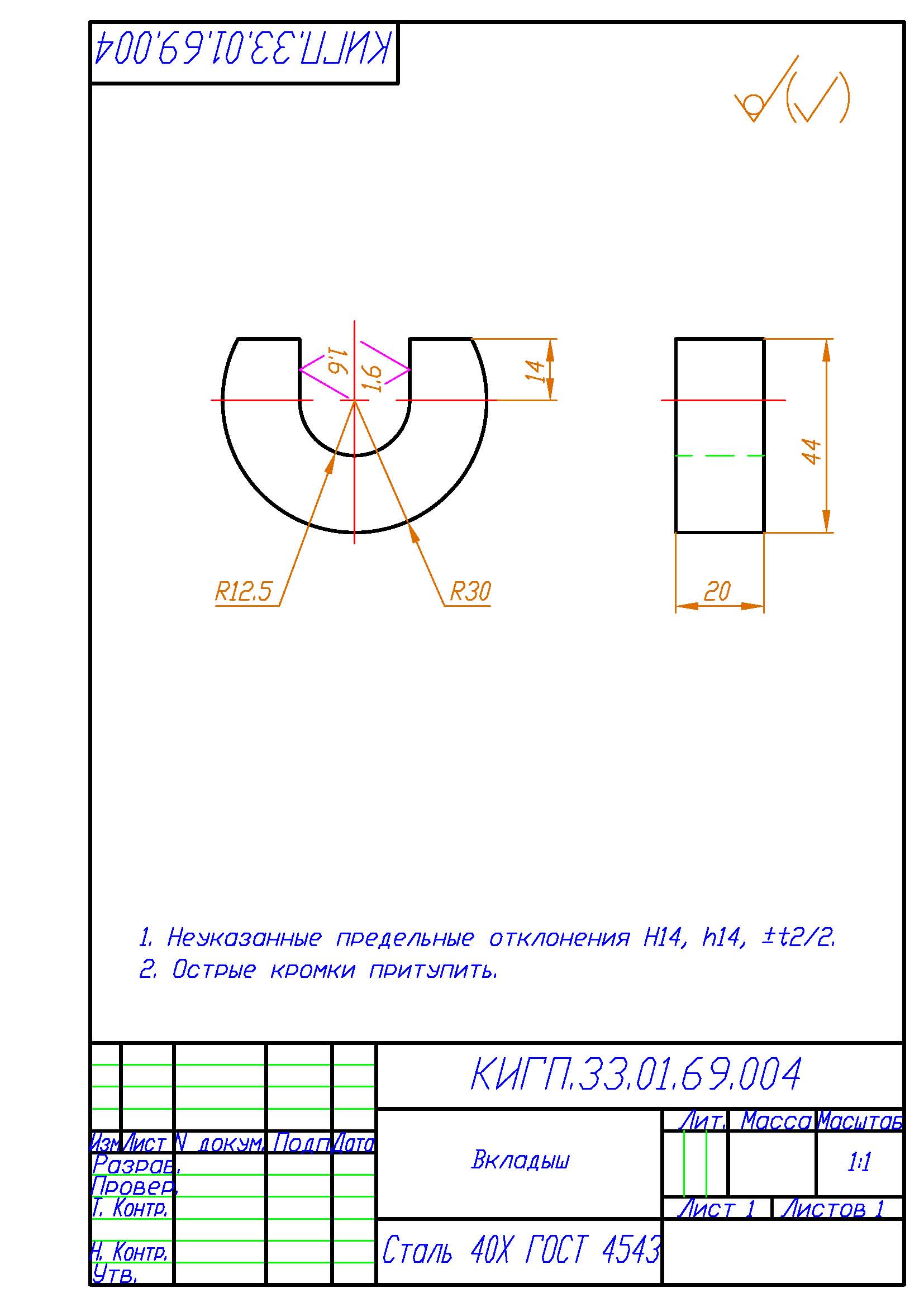

Пример №6. Формат А4. Деталь - вкладыш.

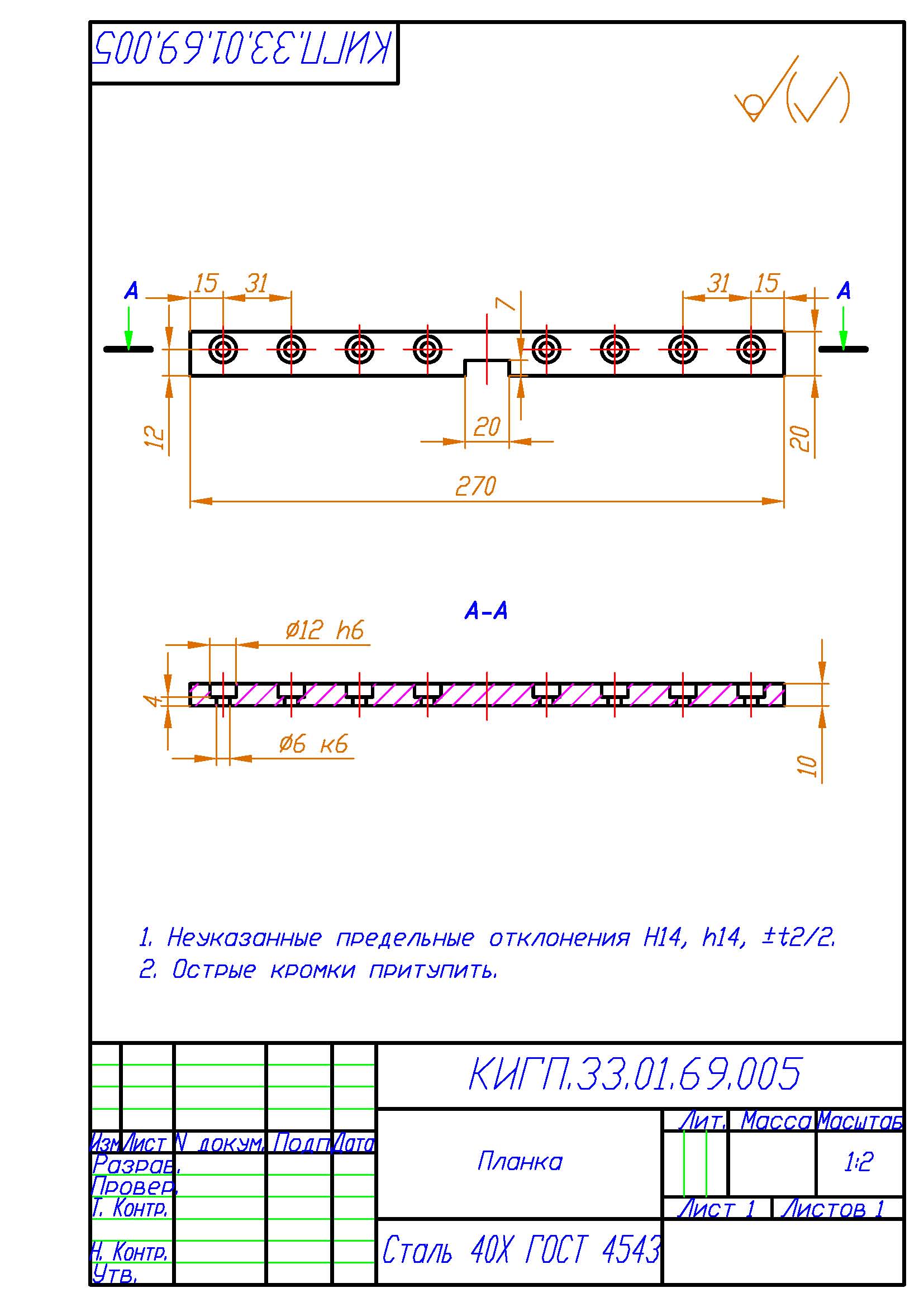

Пример №7. Формат А4. Деталь - планка.

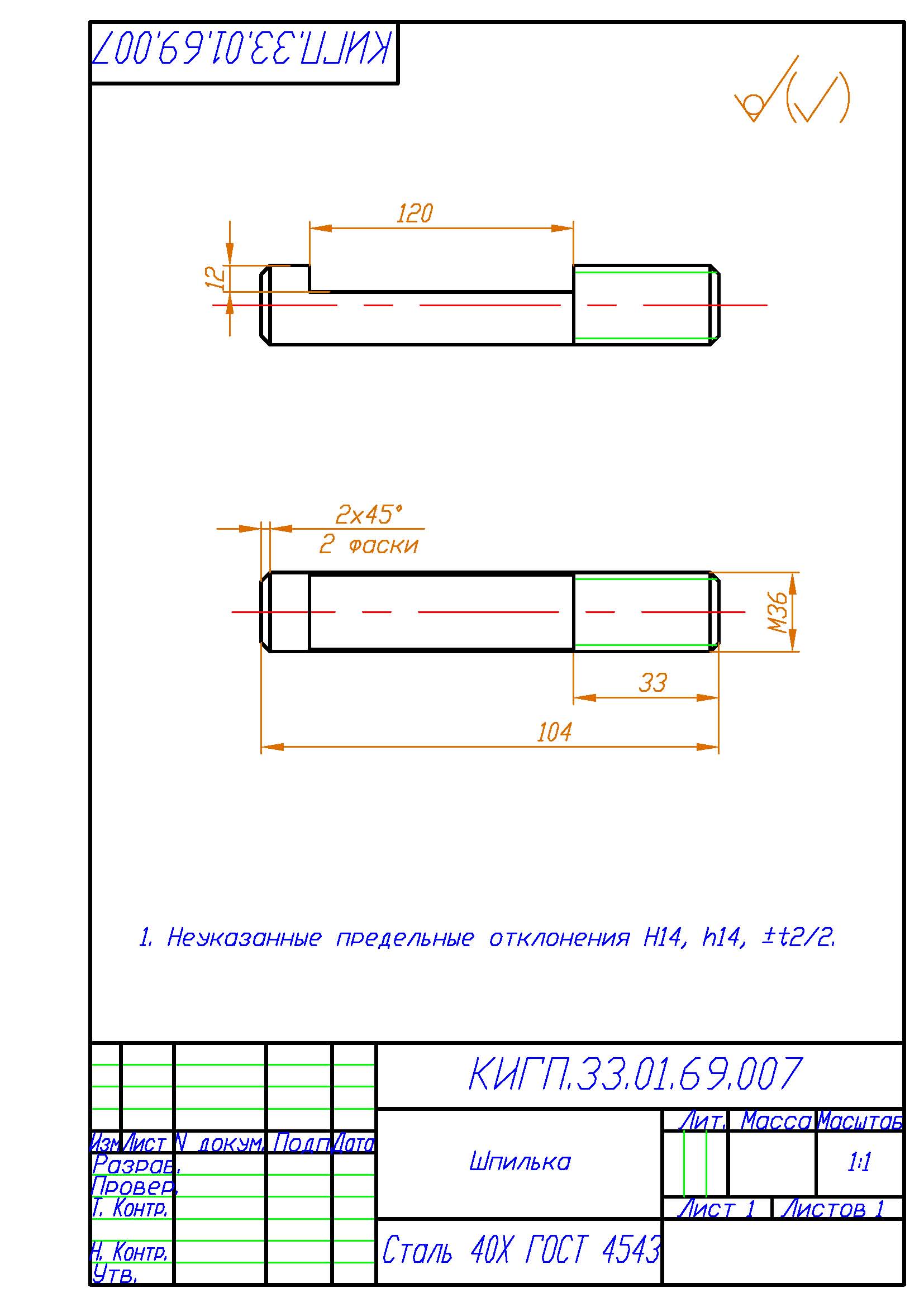

Пример №8. Формат А4. Деталь - шпилька.

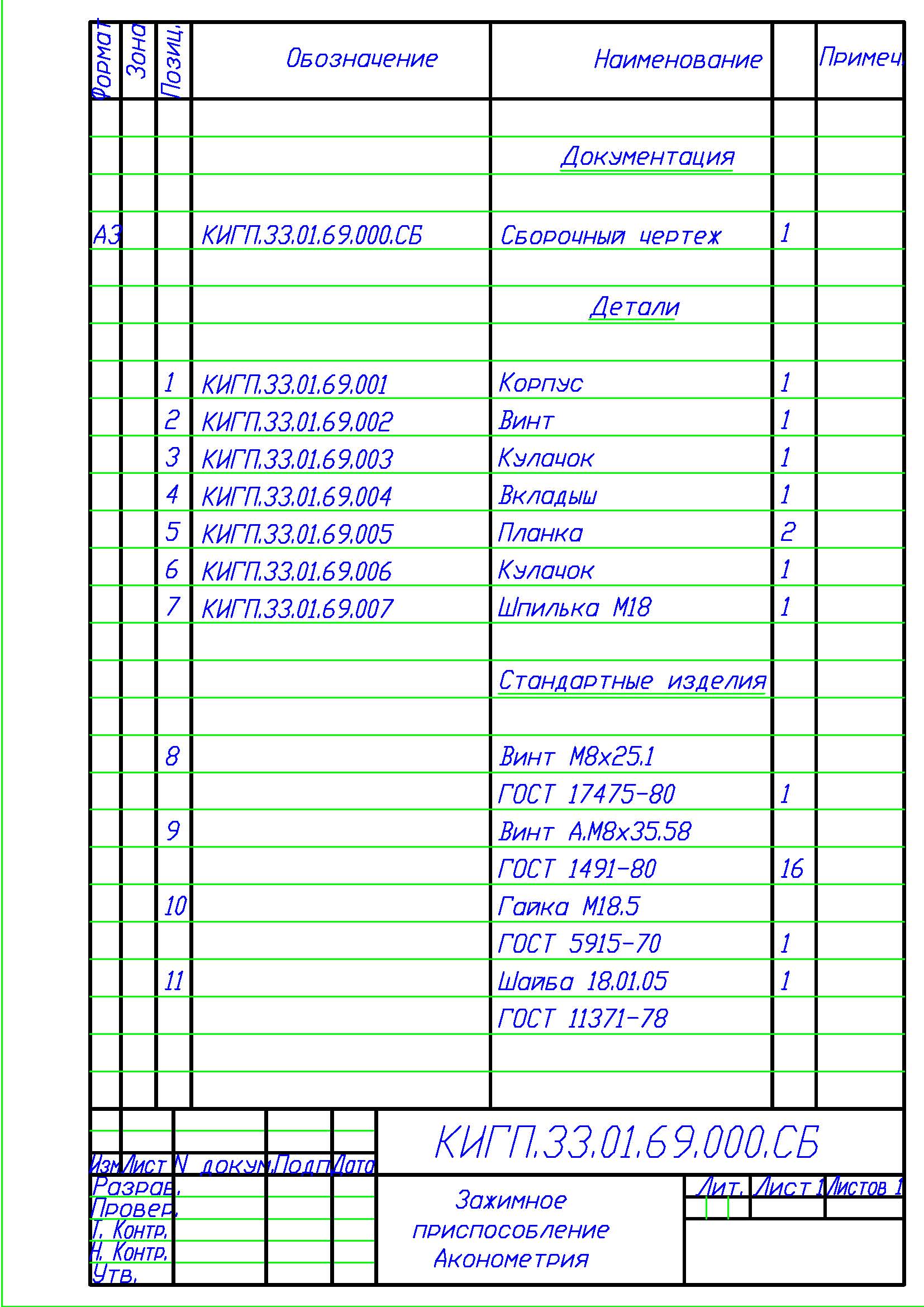

Пример №9. Формат А4. Спецификация зажимного приспособления.

Пример №10. Формат А1. Сборочный чертеж апарата выпарного.

Пример №11. Формат А4. Спецификация апарата выпарного.

Методические пособия по Черчению

1. Ройтман И.А. Кузьменко В.И.Основы машиностроения в черчении. Книга 1. М.: Издательский центр Владос, 2000, 224 стр. [3,8 Мb] Фаил PDF.
Учебник знакомит студентов, изучающих машиностроительное черчение, с некоторыми характеристиками материалов, с основными способами изготовления деталей машин и условиями их взаимозаменяемости в современном производстве, а также с задачами обеспечения технологичности изделий.

2. Ройтман И.А. Кузьменко В.И.Основы машиностроения в черчении. Книга 2. М.: Издательский центр Владос, 2000, 224 стр. [3,1 Мb] Фаил PDF.
Учебник знакомит студентов, изучающих машиностроительное черчение, с некоторыми характеристиками материалов, с основными способами изготовления деталей машин и условиями их взаимозаменяемости в современном производстве, а также с задачами обеспечения технологичности изделий.

3. Левицкий B.C. Машиностроительное черчение и автоматизация выполнения чертежей. Издательство: М.: Высш. шк. Год: 1998 (3-е изд., испр. и доп.). 423 с. [14,5 Мb] Фаил DJYU.
Учебник соответствует программе курса "Инженерная графика". Его особенность в том, что вопросы выполнения машиностроительных чертежей рассмотрены в полном соответствии с государственными стандартами не только традиционными ручными средствами, но и современными программными средствами для ЭВМ. По сравнению с предыдущим изданием (2-е - 1994 г. ) гл. 1 учебника дополнена новыми сведениями о ГОСТах РФ, а в гл. 12 изложены современные методы и средства разработки и использования программ ЭВМ для автоматизации выполнения чертежей деталей машин.

4. Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению [4,8 Мb] Фаил DJYU.
В справочнике помещены материалы по основам выполнения и оформления машиностроительных чертежей. Приведены типоразмеры крепёжных изделий, профилей прокатной стали, условные графические обозначения, применяемые в чертежах и схемах.

5. Романычева Э.Т., Соколова Т.Ю., Шандурина Г.Ф. Инженерная и компьютерная графика. М.: ДМК Пресс, 2001. - 592 с, ил. (Серия «Проектирование»). [3,1 Мb] Фаил PDF.
Данная книга представляет собой практическое руководство по изучению, в том числе самостоятельному, дисциплины «Инженерная и компьютерная графика». Учебник создан для студентов высших учебных заведений, обучающихся по направлениям «Информатика и вычислительная техника», «Конструирование и технология электронной аппаратуры» и специальностям электронной техники: «Системы автоматизированного проектирования», «Электронное машиностроение», «Радиотехника» и др. В книге содержатся необходимые сведения по начертательной геометрии, проекционному черчению, выполнению общетехнических и специализированных чертежей для радиоэлектронной аппаратуры (РЭА), в том числе с применением компьютерных технологий в среде системы проектирования AutoCAD.
