Описание Autodesk Inventor Professional 2009

Источник: http://www.consistent.ru

Autodesk Inventor - система трехмерного твердотельного проектирования, наиболее мощное решение Autodesk для инженеров-машиностроителей. За последние годы стала самой продаваемой трехмерной машиностроительной системой в мире. Поставляется в составе комплексов Autodesk Inventor Suite (в прошлом Autodesk Inventor Series), Autodesk Inventor Simulation Suite, Autodesk Inventor Routed Systems Suite и Autodesk Inventor Professional.

Autodesk Inventor Professional 2009 предоставляет полный набор средств для создания и изучения поведения точных цифровых прототипов деталей и изделий, а также подготовки документации. Модели деталей и изделий, создаваемые в Inventor, представляют собой точные цифровые 3D-прототипы, позволяющие всесторонне изучать поведение изделий в реальных условиях по мере их разработки. Минимальная потребность в физических опытных образцах и возможность выявления ошибок на ранних стадиях проектирования позволяют сэкономить значительное количество времени и средств еще до запуска изделия в производство.

Autodesk Inventor обеспечивает пользователя развитыми средствами трехмерного проектирования при сохранении возможности работы с двумерными проектами и полной поддержке формата DWG. Современные технологии Autodesk Inventor гарантируют высочайшую скорость и удобство проектирования и позволяют быстро освоить программу. Инновационные технологии Autodesk — такие как адаптивное проектирование, высокая производительность при проектировании сборок объемом в несколько десятков тысяч компонентов и коллективные средства разработки — способствуют быстрому и успешному решению конструкторских задач.

В пакет поставки наряду с Autodesk Inventor входит самая известная двумерная система проектирования AutoCAD, фактически ставшая мировым промышленным стандартом оформления проектной и конструкторской документации. AutoCAD или AutoCAD Mechanical (версия AutoCAD для машиностроителей) используется для поддержки старых проектов, а также для выполнения несложных проектов, не требующих трехмерного представления.

Доступная цена и широкий спектр решаемых задач делают комплекс программных продуктов Autodesk Inventor Series наилучшим решением среди САПР среднего уровня. Именно поэтому Autodesk Inventor является самой продаваемой САПР трехмерного проектирования на машиностроительном рынке.

Специализированные приложения позволяют решать задачи конечно-элементного анализа конструкции, оптимизации изделия с учетом воздействующих на него нагрузок, анализа и оптимизации динамических и кинематических характеристик изделия, технологические задачи подготовки управляющих программ для станков с ЧПУ, проектирования и построения разверток тонколистовых изделий и многое другое.

Функционал, относящийся к Autodesk Inventor Suite 2009, Autodesk Inventor Simulation Suite 2009, Autodesk Inventor Routed Systems Suite 2009 и Autodesk Inventor Professional 2009

Интеграция с AutoCAD

В Inventor реализована интеграция 2D- и 3D-проектирования. Продукт способен читать и сохранять данные в формате DWG, обеспечивая их полную ассоциативность с 3D-моделью. Никакие дополнительные трансляторы для этого не нужны.

Синхронизация шаблонов

DWG-файл можно открыть в Inventor, автоматически формируя слои, размерные и текстовые стили, в соответствии с тем, какими они были в AutoCAD. Таким образом, сокращается время создания чертежей, оформленных по всем требованиям заказчиков.

Простота использования

Пользователям AutoCAD теперь не требуется много времени для освоения трехмерного проектирования. Переход с AutoCAD на Inventor производится в привычной проектной среде: знакомые значки, ярлыки, запросы возле курсора и возможность отмены ошибочно вызванной команды. С помощью профилей пользователь может настроить в Inventor привычный для себя рабочий интерфейс. Существует возможность экспорта профилей в формат XML для передачи на другие компьютеры.

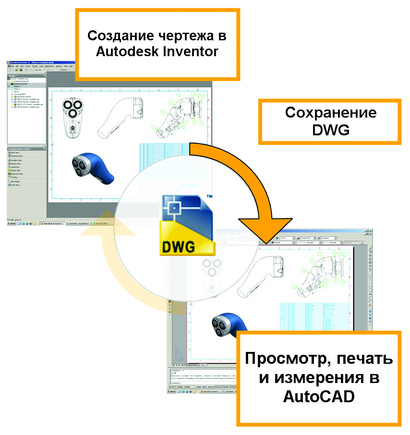

Сохранение чертежей в формате DWG

Чтобы проектировщики не теряли существующих наработок — комбинировали детали, узлы и схемы, поддерживали связи с поставщиками и партнерами, которые используют DWG, — технология DWG интегрирована теперь в трехмерное проектирование. Чертежи Autodesk Inventor сохраняются в формате DWG, их можно печатать, просматривать и с высокой точностью измерять в AutoCAD. Кроме того, при изменении модели чертежи ассоциативно обновляются.

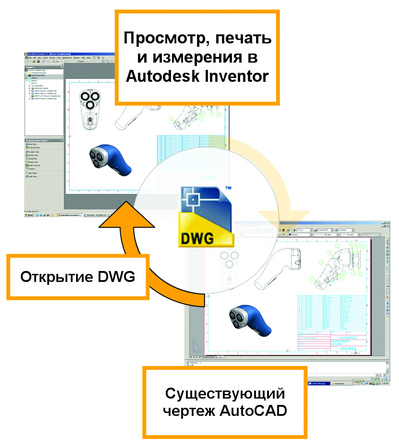

Открытие DWG-файлов

Существующие 2D-наработки можно использовать даже не устанавливая AutoCAD. Чертежи AutoCAD открываются непосредственно в Autodesk Inventor, с помощью его привычных команд вы можете просматривать и печатать чертеж, выполнять в нем измерения. Включите элементы двумерных проектов в процессы трехмерного проектирования, используя команды Копировать и Вставить.

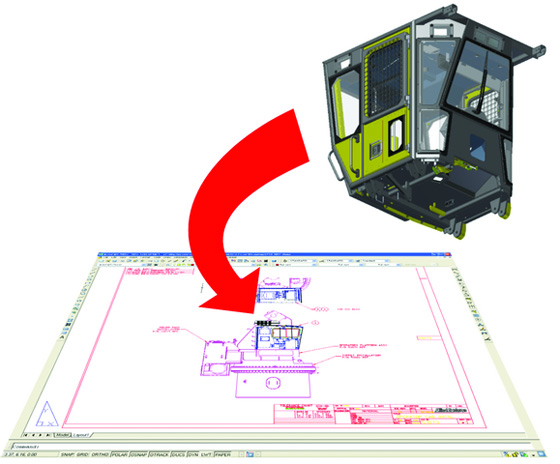

Формирование блоков AutoCAD из видов чертежей Autodesk Inventor

Создание блоков AutoCAD из видов чертежей Inventor

Стоимость перехода к трехмерному проектированию можно сократить, воспользовавшись процедурами переноса 2D-данных. Пользователи могут формировать блоки AutoCAD из видов чертежей Autodesk Inventor, воссоздавать в Autodesk Inventor целые узлы, а затем вставлять полученные виды в исходные чертежи.

Взаимодействие Inventor и AutoCAD Mechanical

Объединив среды 2D- и 3D-проектирования, вы ускорите вывод продукции на рынок и сократите количество ошибок. Работая в AutoCAD Mechanical, вы сможете создавать чертежи из деталей Inventor, открывать собственные детали и узлы Inventor. При изменении файлов в Autodesk Inventor чертежи AutoCAD Mechanical автоматически обновляются.

Проектирование деталей

Возможности функционального проектирования Autodesk Inventor помогут вам сосредоточиться на функциональных требованиях к изделию, что ускорит создание трехмерных моделей и позволит создавать высококачественные изделия за меньшее время.

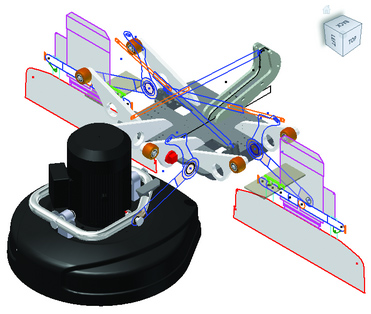

Эскизные проекты

Еще до того как приступить к проектированию деталей и сборок вы можете рассмотреть различные варианты работы будущего изделия, выбрав из них наилучший. Среда работы с эскизами в Autodesk Inventor позволяет создать схемы работы изделия на основе этих вариантов. Для воплощения концепций в эскизы служит сочетание зависимостей и функций построения объектов. Пока лучшее решение не выбрано, вы можете оставить на экране несколько вариантов, выделяя их разными цветами.

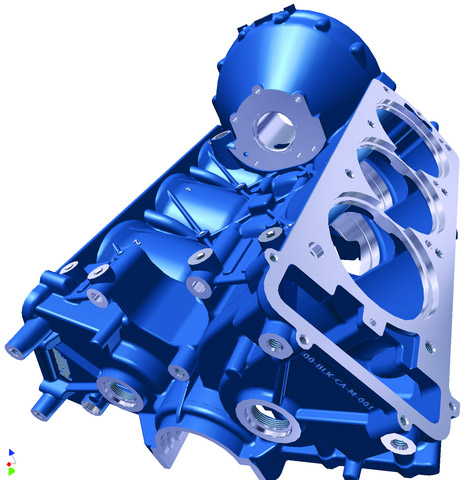

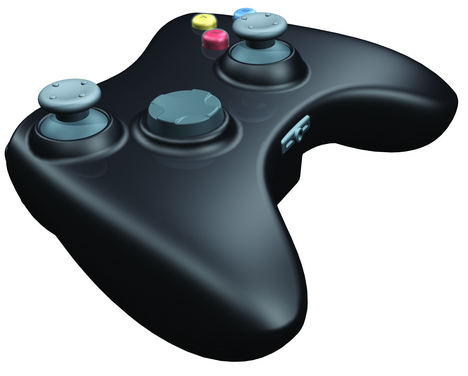

Моделирование сложной геометрии

Средствами Autodesk Inventor вы можете создавать геометрические элементы самой сложной формы, комбинируя простейшие тела и поверхности. Гибридная технология Autodesk Inventor позволяет в процессе моделирования многократно переходить от работы с поверхностями к твердотельному моделированию и обратно. С помощью этой технологии вы можете сначала создать твердое тело, используя набор эскизов, а затем превратить его в поверхность, удалив ненужные грани. Далее можно придать поверхности толщину твердого тела и доработать новую деталь, используя конструктивные элементы. Применение гибридной технологии обеспечивает создание эргономичного дизайна пресс-форм, изделий из пластмасс, аэро- и гидродинамических конструкций, изделий приборостроения и др.

Анализ качества поверхностей

Благодаря встроенным средствам анализа можно создавать модели с поверхностями высокого качества, проверяя технологичность ваших изделий. Значительно упрощают процесс проверки специальные команды анализа — например, зебра-анализ непрерывности и гладкости, а также анализ кривизны по Гауссу.

Анализ литейных уклонов и поперечных сечений

Анализ поперечных сечений используется для исследования оболочек тонкостенных моделей. Результат анализа представляет собой цветовую маркировку участков сечений, где значение толщины не входит в заданный диапазон, а также маркировку момента инерции. При анализе величины уклона цветом выделяются области, лежащие в направлении извлечения. Направление извлечения можно задать с помощью оси, плоскости или плоской грани.

Импорт из AliasStudio

Конструкция изделия может быть основана на концептуальных пространственных данных, полученных из Autodesk AliasStudio. Кривые и поверхности извлекаются из AliasStudio посредством процедур экспорта/импорта DWG, имеющихся в обоих продуктах.

Инструмент Скульптор

Форма проектируемых компонентов может быстро и просто модифицироваться — это относится как к собственным поверхностям Autodesk Inventor, так и к поверхностям, импортированным из других источников. Инструмент Скульптор позволяет формировать геометрию трехмерных деталей из произвольного набора поверхностей, образующих замкнутый объем (при этом кромки поверхностей могут не совпадать), а затем удалять или добавлять материал в соответствии с тем, как поверхности расположены в пространстве.

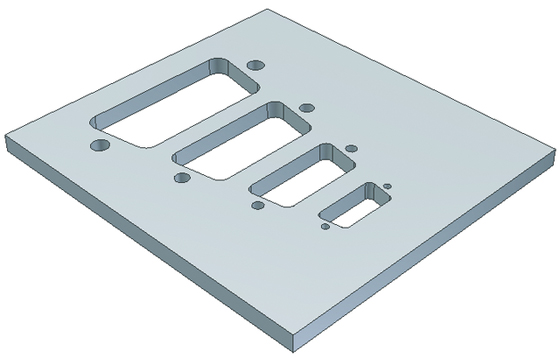

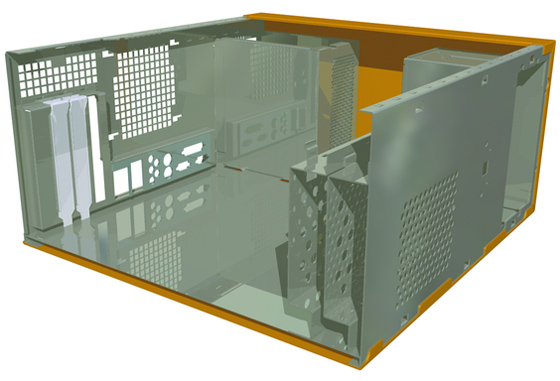

Тонколистовое проектирование

Autodesk Inventor позволяет легко проектировать сложные детали из листового материала.

Фланцы листового материала

Вы можете быстро конструировать модели деталей из листового материала в соответствии с возможностями оборудования в цехе. Формирование цепочки ребер позволяет создавать несколько фланцев с большим выбором опций развертки, а автоматическое скашивание сокращает время, необходимое для определения модели детали после гибки.

Стили листового материала

Тонколистовое проектирование

Вы можете создавать развертки детали, точно соответствующие технологическим возможностям оборудования в цехе. Разверткой детали можно управлять с помощью стилей, которые определяют такие параметры, как толщина материала, правила гибки и угловые высечки. Для управления геометрией развертки используются как линейная развертка, так и пользовательские таблицы гибки.

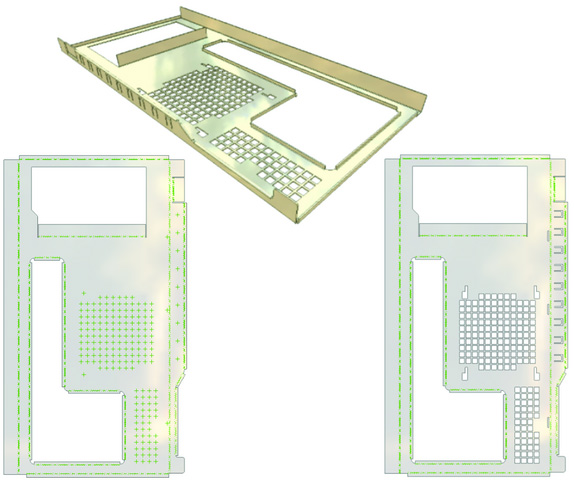

Автоматическое получение развертки

Автоматическое получение развертки тонколистовой детали

Возможность автоматического получения оптимальных разверток деталей из листового материала снижает затраты на их изготовление. После того как развертка получена, ее можно подвергать редактированию — например, изменять форму угловых высечек так, чтобы они соответствовали технологическим процедурам.

Библиотека высечек

Библиотека высечек для тонколистового проектирования

Пользователи могут сами формировать библиотеки высечек, чтобы стандартизовать их использование и сократить затраты при изготовлении деталей на станках с ЧПУ. Описание высечек табличным методом позволяет задавать семейства высечек одинаковой формы, отличающихся друг от друга идентификатором, размерами, глубиной и эскизами альтернативного представления.

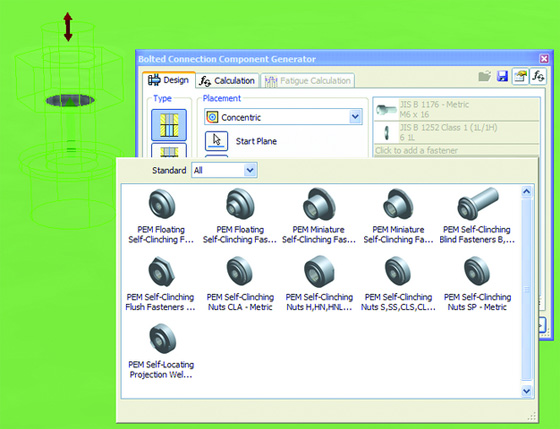

Крепеж для деталей из листового материала

Вы можете быстро вставлять в детали из листового материала специализированные крепежные элементы. Большой выбор крепежа в формате PEM представлен в Библиотеке компонентов.

Вывод деталей из листового материала в формате DXF

Возможность вывода деталей из листового материала в формате DXF значительно сокращает время подготовки управляющих программ для станков с ЧПУ. Вы можете управлять такими параметрами предварительной и постобработки, как версия файла DXF/DWG, сопоставление слоев, длина хорды при аппроксимации сплайнов. Параметры обработки можно детально настраивать через внешние XML-файлы.

Чертежи деталей из листового материала

Чертежи деталей из листового материала несут информацию о технологических процедурах, необходимых для их изготовления. На чертежи развертки деталей можно добавлять таблицы гибки и таблицы высечек, а также примечания для них. Кроме того на чертежах можно задавать отображение направления гибки.

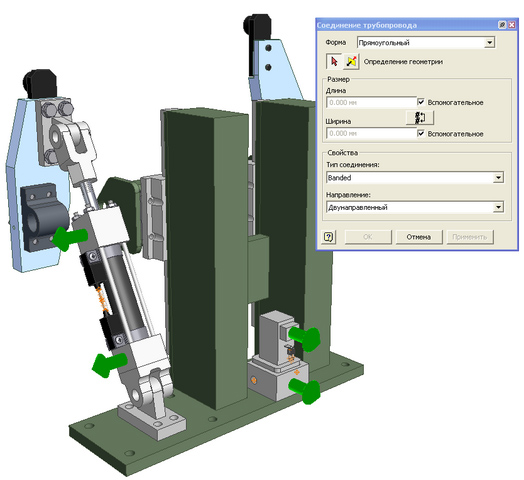

Проектирование изделий

Autodesk Inventor сочетает функциональное проектирование с простыми в использовании инструментами создания сборок. Это позволит вам всегда быть уверенными, что все детали и компоненты расположены в изделии правильно.

Описание изделия

Изделие собирается из отдельных деталей и узлов; по ходу этого процесса создается цельная структура, в которой постоянно проверяется возможность собираемости изделия. Вставка и размещение новых компонентов производятся с помощью зависимостей — именно они определяют, какие из компонентов фиксированы в пространстве, а какие движутся.

Поиск пересечений и выявление контактов

Виртуальная проверка работы изделия, разработанного в Inventor, снижает вероятность ошибок и увеличивает технологичность его изготовления. Возможна как проверка пересечений статичных деталей с подсвечиванием пересекающихся частей, так и проверка потенциальных пересечений движущихся частей механизма с помощью вариации зависимостей или перетаскивания компонентов.

Автодопуск

Автодопуск позволяет сократить количество конструкторских ошибок и изменений — эта система осуществляет постоянный мониторинг параметров проекта и, когда отдельные параметры выходят за рамки допуска, автоматически выдает предупреждения. Автодопуск контролирует параметры длины, расстояния, угла, диаметра, периметра (длины кривой), площади, объема и массы.

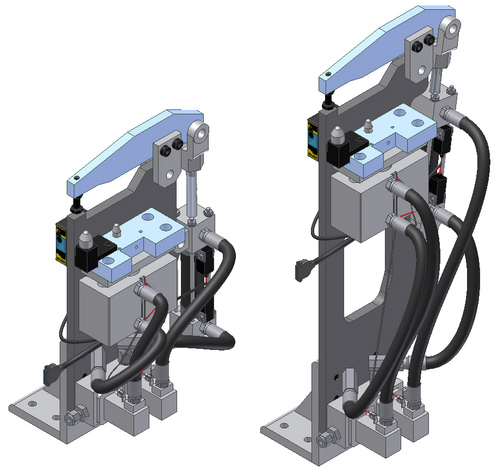

Конфигурации изделий

Конфигурации изделий позволяют на основе базового изделия быстро создавать и оформлять документацию на исполнения, отличающиеся вариациями состава изделия и количеством компонентов. С помощью специального инструмента вы можете исключать или заменять отдельные компоненты, вносить изменения в размеры и сборочные зависимости. Создать чертеж на все семейство сборок можно с использованием таблицы, описывающей все параметры семейства.

Проектирование сложных сборок

Преимущества трехмерного проектирования в полной мере проявляются при проектировании сложных изделий, которые содержат большое количество компонентов. Используя различные уровни детализации, вы можете устанавливать, какой объем данных должен быть загружен в память компьютера. Расход памяти контролируется путем временного подавления отдельных компонентов. Индикатор загрузки памяти компьютера предоставляет визуальную информацию о доступном объеме памяти.

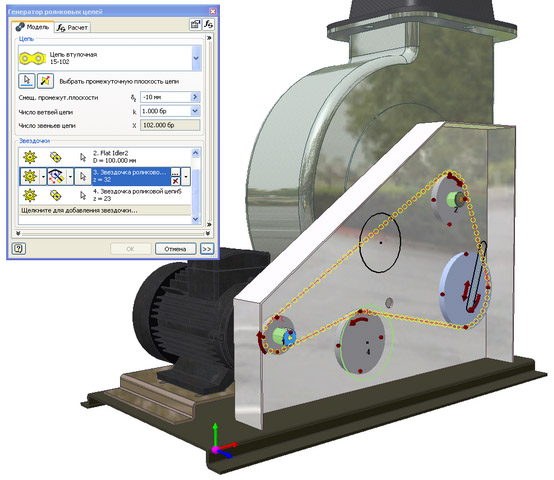

Мастера проектирования

Рамки 2D-черчения и 3D-моделирования преодолимы. Вы можете быстро проектировать, анализировать и создавать компоненты машин и механизмов, задавая такие функциональные требования, как мощность, скорость, вращающий момент, свойства материала, рабочие температуры и условия смазки. В Inventor имеются Мастера проектирования для резьбовых соединений, валов и втулок, подшипников, уплотнительных колец, зубчатых, ременных, цепных и винтовых передач, шлицевых соединений и пружин.

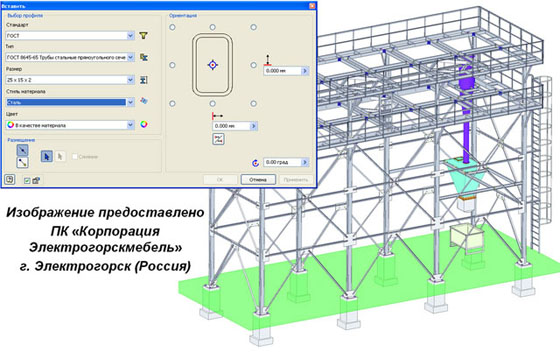

Генератор металлоконструкций

В настоящее время очень широко применяются металлоконструкции - как в строительстве, так и при монтаже различного оборудования: от торговых комплексов до автоматизированных складов, от опор линий электропередач до вышек ретрансляторов мобильной связи. Ключевыми моментами при выполнении проекта являются качество его выполнения и сроки. Поэтому и проектирование, и монтаж должны выполняться максимально быстро. Это в свою очередь, предъявляет очень высокие требования к "гибкости" проектных работ - проектирование должно выполняться очень быстро, с возможностью внесения изменений буквально "на ходу", и, конечно, безошибочно. Ведь исправления уже выполненных в металле проектов обойдется очень дорого.

Включив в Inventor 2008 специализированный модуль "Генератор рам" компания Autodesk, безусловно, задала совершенно новый уровень проектирования каркасных конструкций. Прежде всего, по удобству и скорости проектирования.

Теперь Inventor 2008 позволяет строить полностью параметрический плоский или пространственный каркас, располагать вдоль его ребер стандартные профили (как международные, так и соответствующие ГОСТ). Автоматически моделируются формы стыков профилей и сварные швы. Встроенный калькулятор позволяет выполнять прочностные расчеты. Из полученной модели стандартными средствами Inventor выполняется чертеж, причем все требуемые виды и разрезы генерируются автоматически.

Большим достоинством этого модуля является простота его применения. Входной информацией для построения конструкций является каркас (плоский или пространствен-ный). Каркас создается любыми удобными для пользователя инструментами: эскиз Inventor, заимствование геометрии из AutoCAD, поверхности, ребра и базовые точки любой детали в сборке, или комбинации всех перечисленных элементов. При этом система обеспечивает абсолютную ассоциативность полученного каркаса с исходной геометрией. Следует также отметить, что все размеры, проставленные на эскизе, являются параметрическими и легко изменяются как на стадии построения эскиза, так и после окончательного построения конструкции.

После того, как построен каркас, можно применять автоматизированные средства расположения профиля вдоль каркаса. Поставляемая с Autodesk Inventor библиотека профилей проката содержит большинство распространенных международных стандартов, в том числе и профили, по ГОСТ. Также библиотеку можно добавить профилями проката, используемыми на предприятии.

Специальные опции позволяют базировать профиль относительно каркаса: посредине, или по какой-либо из сторон, а также возможно выполнить сдвиг или поворот профиля относительно его осей. Для получения готовой конструкции необходимо последовательно отметить линии каркаса простым указанием на них, после чего автоматически генерируется модель. Остается только задать форму линий разрыва угловых соединений профильных элементов. Изменение одного типоразмера профиля проката на другой осуществляется легко и просто, не разрушая модели каркаса.

Этот инструмент автоматизирует проектирование сварных металлоконструкций. Высокая скорость проектирования обеспечивается простым и понятным алгоритмом генерации и привязки элементов конструкций, быстрым созданием угловых соединений и разделки под сварку. Конструкции можно создавать и из собственных профилей, предварительно добавленных в библиотеку.

Сварка

В программе обеспечивается высокое качество сварных конструкций и документации к ним. Моделирование сварных швов в 3D-среде действительно состоит из разделки, сварки и постобработки. Существует возможность расчета сварной конструкции и объема валика сварного шва. Кроме того, можно автоматически создавать трехмерные модели сварных швов, ассоциативно отображать и обозначать их на чертежах в соответствии с заданными стандартами.

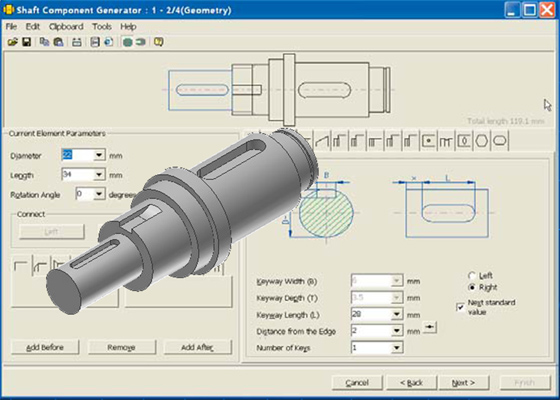

Генератор валов

Генератор компонентов вала применяется для создания формы вала. Вал собирается из отдельных элементов, таких как ступени, переходы, пазы, фаски, сопряжения, шейки и т. д. Валы следует сначала рассчитывать непосредственно в диалоговом окне «Генератор компонентов вала», а затем генерировать их в Autodesk Inventor. Мастер проектирования использует один основной эскиз для всех элементов вала и полостей. Чтобы ввести неограниченное количество других элементов вала, необходимо использовать технологию параметрических элементов. Генератор компонентов ускоряет проектирование и проверку изделий, содержащих валы и втулки. Доступный в среде проектирования валов, генератор обеспечивает проектирование и расчет валов, втулок, кулачков и подшипников.

Большим достоинством этого модуля является простота его применения. Следует также отметить, что все размеры, проставленные на эскизе, являются параметрическими и легко изменяются как на стадии построения эскиза, так и после окончательного построения конструкции. Для вызова генератора компонентов вала щелкните на панели Мастер проектирования строку команды Вал . Будет выведено диалоговое окно Генератор компонентов вала. В верхней части диалогового окна представлен эскиз вала по умолчанию, содержащий различные элементы. В интерактивном режиме проектирования можно удалять или добавлять требуемые элементы, изменять их размер и положение. Кроме того, в конце проектирования можно провести прочностной расчет вала. Назначение элементов вала выполняется на вкладке Модель. Вкладка Расчет позволяет выполнить расчет спроектированного вала на прочность.

Генератор валов

Библиотека стандартных компонентов

Библиотека стандартных компонентов предоставляет быстрый и удобный доступ к централизованному хранилищу инженерных данных, упрощая процесс создания и повторного использования всех разрешенных к применению комплектующих, а также управления такими комплектующими. Инструменты поиска, фильтрации и удобный браузер библиотеки помогут быстро отыскать требуемый стандарт. Библиотека стандартных компонентов Autodesk Inventor включает свыше 650 000 элементов (таких как болты, гайки и винты), позволяет добавлять компоненты и конструктивные элементы по стандартам предприятия в виде пользовательских библиотек.

Библиотека покупных компонентов

Чтобы сократить затраты времени и сил на вставку покупных компонентов в модель изделия, воспользуйтесь библиотекой покупных компонентов, в которую включены модели от более чем ста ведущих производителей стандартных деталей. Браузер библиотеки позволяет быстро и просто извлекать из нее модели в формате Autodesk Inventor. Библиотека покупных компонентов полностью интегрирована с библиотекой стандартных компонентов.

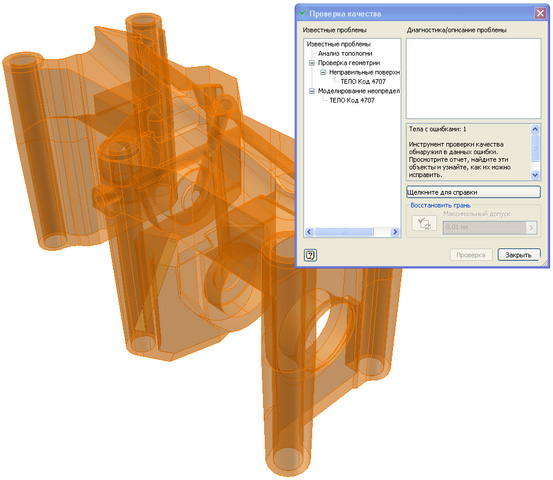

Мастер исправления ошибок

Мастер исправления ошибок — это средство диагностики, с помощью которого в конструкции выявляются потенциальные проблемы и определяются способы их исправления. Теперь Мастер исправления ошибок способен подчеркивать конфликтующие зависимости, чтобы вы обратили на них внимание.

Вывод изделий в формате STL

Возможность создания файлов стереолитографии (STL) важна для быстрого получения опытных образцов по моделям Autodesk Inventor. Сохранить изделие в формате STL можно непосредственно в среде проектирования Autodesk Inventor.

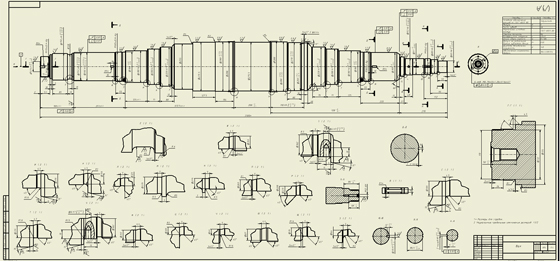

Выпуск конструкторской документации

В Autodesk Inventor имеются разнообразные средства выпуска конструкторской документации по цифровому прототипу. Они помогают избавиться от ошибок и значительно сократить цикл разработки продукции.

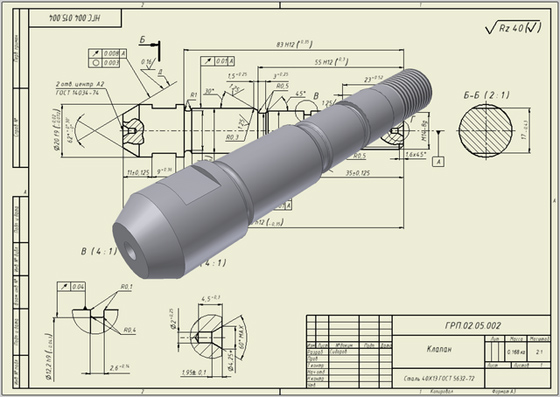

Автоматическое создание видов чертежа

Чертеж в Autodesk Inventor формируется гораздо быстрее, чем при использовании традиционных двумерных методов. Процедура автоматического создания видов позволяет:
- вставлять на чертежный лист все необходимые виды, в том числе вид спереди, проекционные ортогональные виды, изометрический вид, выносные элементы, сечения и дополнительные виды. На основании заданных параметров Autodesk Inventor самостоятельно определяет, какие линии являются линиями видимого контура, а какие — невидимого;
- извлекать данные о размерах из трехмерной модели и проставлять их на чертеже (в том числе и на изометрических видах). Если в модель вносятся изменения, размеры на чертеже сразу же пересчитываются;
- оформлять чертеж с помощью обширного набора инструментов нанесения размеров, вставки пояснительных элементов и обозначений;
- создавать перекрывающиеся виды-наложения, иллюстрирующие различные положения подвижных компонентов изделий;
- формировать чертежи по многим общепринятым стандартам, включая ЕСКД.

Автоматическое обновление чертежей

Процедуры автоматического обновления чертежей сокращают объем ручной работы, соответственно снижая количество ошибок. В Inventor виды чертежа поддерживают связь с компонентами модели, поэтому все изменения, вносимые в детали и сборки, автоматически отражаются на чертежах. Inventor также поддерживает глобальное обновление чертежных ресурсов, таких как основные надписи, рамки и эскизные обозначения.

Управление составом изделия (BOM)

Autodesk Inventor предоставляет удобные средства анализа и принятия решения при подготовке состава изделия. Инструменты управления составом позволяют управлять структурой изделия и его узлов, деталей собственного изготовления и покупных — в том числе компонентов, отсутствующих в модели. В результате конструктор получает точную информацию о составе изделия и сокращает цикл «конструирование — производство».
- Автоматическая нумерация компонентов с поддержкой переопределения номера позиции.
- Задание материала для виртуальных компонентов, таких как клей и краска.
- Изменение материалов непосредственно в таблице состава изделия. Вы можете одновременно изменить материал для нескольких компонентов.

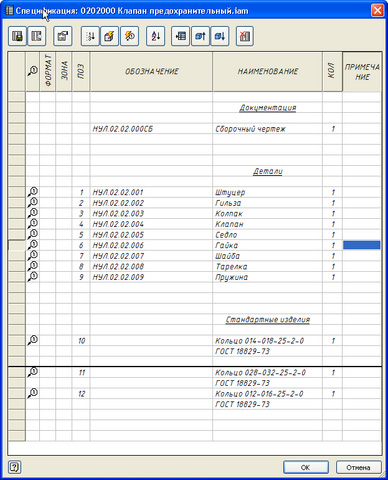

Ассоциативные спецификации

Генерация и автоматическое обновление спецификации на основе модели в несколько раз ускоряют подготовку данных спецификации по сравнению с традиционными двумерными методами; при этом исключаются многие ошибки, связанные с действием «человеческого фактора». Количество деталей и узлов в спецификации всегда соответствует текущей модели сборки. Данные, необходимые для заполнения спецификации (например, обозначение или название), автоматически извлекаются из соответствующих атрибутов, присвоенных деталям или подсборкам. Процедура добавления номеров позиций на сборочный чертеж предельно проста. Для настройки внешнего вида спецификации на предмет соответствия стандартам служат разнообразные параметры.

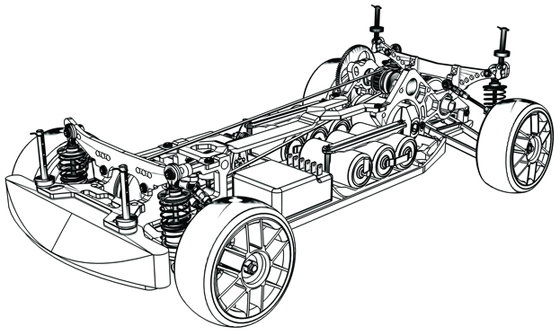

Создание иллюстраций для технических руководств

В среде работы со схемами вы можете готовить различные технологические схемы, иллюстрации к инструкциям по эксплуатации, инструкции по сборке, учебные видеоролики для инженеров производственного цеха и другие наглядные материалы.

Совместная работа и обмен данными

Autodesk Inventor открывает возможность эффективного и безопасного обмена данными между инженерами разных подразделений — проектного отдела, производственного цеха и т.п. Исключен риск повреждения исходного проекта и утери информации из него.

Интеграция с Autodesk Vault

Autodesk Vault представляет собой средство централизованного управления данными, обеспечивающее безопасное хранение и учет проектной документации. Повторное использование готовых наработок значительно повышает эффективность проектирования.

Autodesk Productstream

Будьте всегда уверены в полноте, точности и согласованности проектных данных, а также в своевременности запуска изделий в производство. Autodesk Productstream автоматизирует процесс управления выпуском продукции, помогая техническим отделам обеспечивать полноценный контроль над проектными данными.

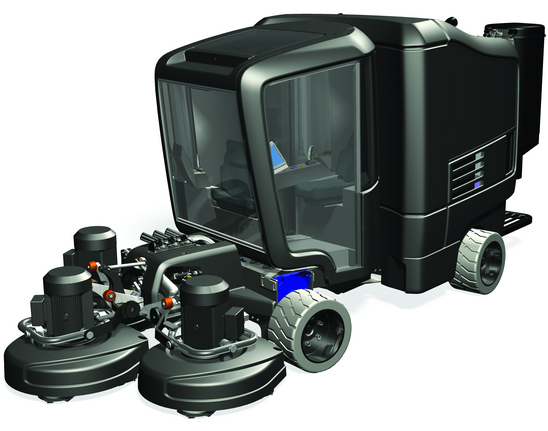

Autodesk Inventor Studio

Для презентации своих разработок клиентам и лицам, ответственным за принятие решений, вы можете непосредственно в проектной среде Autodesk Inventor создавать высококачественные фотореалистичные изображения проектов, а также видеоролики, демонстрирующие концепцию и работу изделия. Доступ к этим возможностям инженеры получают через Autodesk Inventor Studio. Богатый функционал в сочетании с простым интерфейсом управления значительно сокращает затраты времени на подготовку презентаций.

Форматы импорта и экспорта файлов

Поддерживается импорт файлов в форматах DWG, DXFTM, Parasolid, Pro/ENGINEER, UG-NX, SAT, JT, STL, SolidWorks, Granite, IGES и STEP. Возможен экспорт файлов деталей и изделий в форматах SAT, IGES, STEP, Parasolid, Granite и STL. Для управления проектом и организации совместной работы вы можете использовать Autodesk Streamline. Файлы чертежей можно экспортировать в форматы DWG (с полным соответствием слоев), DWF™, DXF, PDF.

Публикация в формате DWF

Технология DWF предоставит вам возможность повысить качество продукции, уменьшить сроки ее разработки и снизить затраты на модификацию проектов. С ее помощью обмен информацией с отделами закупок, поставщиками и другими партнерами станет еще более простым. При публикации в этот формат адресаты, помимо самой трехмерной модели и ее двумерных чертежей, получают иллюстрированные инструкции по сборке и спецификации на изделия.

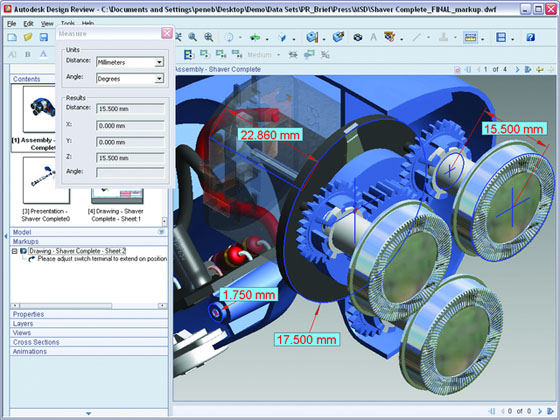

Пометки в DWF-файлах

У вас есть возможность, проверяя поступившие от коллег чертежи, наносить пометки и контролировать изменения. В файлах DWF пометки наносятся прямо на чертежах, каждой пометке присваивается свой статус. После того как слабое место конструкции исправлено, инженер вновь выдает чертеж на проверку, чтобы проверяющий изменил статус пометки.

Обмен данными с системами AEC (Architecture, Engineering, Construction — архитектура, инженерные системы, строительство)

Обмен данными с системами AEC

Вы можете публиковать упрощенные трехмерные представления модели с выделением ее ключевых точек в формате AutoCAD MEP. Также существует возможность экспорта трехмерных объектов в AutoCAD Architecture, программы на базе Revit и на базе AutoCAD.

Среда восстановления геометрии

Файлы данных, полученные из других систем, вы можете быстро подготовить к использованию в Autodesk Inventor. Для этого служит среда восстановления геометрии, где производится импорт информации из форматов STEP и IGES с исправлением пространственных ошибок и расхождений — таких как нестыковка кромок поверхностей. Среда восстановления геометрии содержит команды проверки, редактирования и автоматизированного исправления компонентов моделей: тел, поверхностей, каркасов и точек. Исправленные данные принимаются в Autodesk Inventor в качестве моделей трехмерных деталей, поверхностей и объемных каркасов.

Адаптация и автоматизация

В вашем распоряжении множество возможностей адаптации Autodesk Inventor к стандартам и рабочим процессам, принятым в вашей организации.

Стили

С помощью стилей можно быстро менять форматирование целого документа, подстраивая его под принятые в организации стандарты. Это экономит ваше время. Стили представляют собой сочетания значений таких параметров форматирования, как название и размер шрифта, цвет, стандарты оформления, тип линий и материал. Стили сохраняются в шаблоне под заданными именами. С их помощью можно управлять всеми тонкостями оформления чертежей. При назначении стиля текущим все определенные в нем настройки применяются сразу ко всему чертежу. Можно организовать общий доступ всей команды проектировщиков к набору общих стилей.

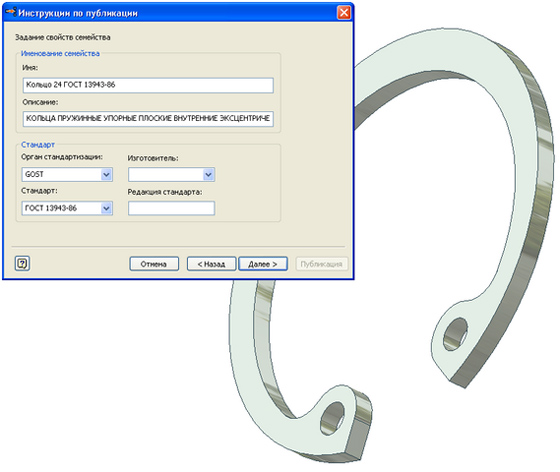

Инструменты публикации в библиотеке компонентов

Средствами библиотеки вы можете создавать и публиковать обширные каталоги, содержащие применяемые в организации модели деталей и библиотечные элементы. При публикации возможно редактирование элементов библиотеки. Поддерживаются пакетная обработка и возможность изменения параметров каталогов деталей.

Планировщик заданий

Автоматизация часто повторяющихся рутинных процедур существенно повысит производительность вашей работы. Вот некоторые примеры таких процедур:
- перенос файлов AutoCAD, Autodesk Mechanical Desktop и Autodesk Inventor;
- обновление изделий и чертежей;
- вывод на печать;
- импорт и экспорт в форматах IGES и STEP;
- публикация в формате DWF;
- импорт и экспорт в формате DWG;
- добавление и возврат файлов в Autodesk Vault;
- получение и извлечение файлов из Autodesk Vault.

Открытый интерфейс прикладного программирования

Производительность работы можно значительно повысить, автоматизировав процессы проектирования и подготовки технической документации. Inventor содержит хорошо документированный интерфейс прикладного программирования, с помощью которого можно автоматизировать выполняемые задачи и создавать дополнительные атрибуты для моделей Inventor.

Обучающие ресурсы

Обучающие и справочные ресурсы Autodesk Inventor помогут вам повысить квалификацию и быстро освоить работу в среде трехмерного проектирования.

Удобная справочная система

Контекстно-зависимая справочная сист
