Автоматизация подготовки производства на предприятии:

АРМ инженера-расчетчика

Взаимодействию программных комплексов ANSYS и Autodesk

Безусловно эффективным и полезным дополнением на рабочем месте конструктора-проектировщика является мощный программный пакет инженерного анализа ANSYS Design Simulation. Моделирование с помощью этого программного пакета позволяет понять поведение детали или сборки при эксплуатации, а также получить ответы на вопросы, возникающие при проектировании:
• выдержит ли изделие заданные эксплуатационные нагрузки;
• не превысят ли деформации при нагружении допустимые значения;
• каким будет значение собственных колебаний;
• каким будет распределение температур и термических напряжений;
• какая форма является оптимальной для данной детали.

ANSYS, Inc., разработчик приложений для инженерных расчетов и численного моделирования, сообщил о том, что пять ее программных продуктов прошли сертификацию Autodesk Inventor 2010 (для 32-битной и 64-битной версии). Благодаря взаимодействию программных комплексов ANSYS и Autodesk, пользователи смогут легко импортировать CAD-модели для проведения инженерных расчетов, что позволит сократить финансовые и временные затраты, повысить качество продукции и внедрять инновации в производственный процесс.

«Данная сертификация стала возможна благодаря открытой архитектуре в среде ANSYS Workbench и нашим стремлениям развивать и поддерживать взаимодействие между ведущими системами проектирования, - сообщил Дипанкар Шудхари (Dipankar Choudhury), вице-президент по развитию ANSYS, Inc. – Полная интеграция ANSYS Workbench с Autodesk Inventor позволит нашим общим клиентам быстро оптимизировать продукты и процессы, уменьшая время проектирования и финансовые затраты. Подобная оптимизация является важной составляющей инновационной стратегией ANSYS Simulation Driven Product Development».

Для совместного использования с Autodesk Inventor 2010 сертифицированы ANSYS DesignSpace, ANSYS Mechanical, ANSYS Multiphysics, ANSYS CFX и ANSYS DesignXplorer. Использование указанных программных комплексов с Autodesk Inventor расширяет возможности моделирования, позволяет анализировать различные варианты проектов, что позволяет повысить эффективность совместной работы над одним проектом. Сертификация подтвердила двухстороннюю ассоциативную связь приложений ANSYS Workbench и Autodesk Inventor как удовлетворяющую требований Autodesk.

О программной системе ANSYS

Программное обеспечение автоматизированного рабочего места инженера-расчетчика

Базовыми программными продуктами АРМ инженера-расчетчика являются:

1) Операционная система Microsoft Windows XP SP3;

2) Пакет офисных программ Microsoft Office XP - для ведения электронного-документооборота; переписки по электронной почте; выходу в международную сеть Internet, а так же в локальную сеть Intranet; выполнения табличных расчетов; ведения простых баз данных; планирования процессов; построения диаграмм и схем; подготовки презентаций.

3) Связка графической системы Autodesk Inventor с расчетной системой ANSYS Workbench:

3.1) CAD-система 3D-проектирвоания - Autodesk Inventor Professional 2009 - система параметрического трехмерного твердотельного проектирования.

3.2) САЕ-система расчетов - ANSYS Workbench - система конечно-элементного анализа, решающий задачи в различных областях инженерной деятельности (прочность конструкций, термодинамика, механика жидкостей и газов, электромагнетизм), включая связанные многодисциплинарные задачи (термопрочность, магнитоупругость и т.п)..

4) Система нормативно-справочной информации (НСИ) предприятия - содержащая набор взаимосвязанных справочников, классификаторов, словарей и нормативных документов поддерживающих основную деятельность предприятия.

5) PDM-система предприятия - TechnologiCS, единая информационная система предприятия, в которой работают все основные службы машиностроительного предприятия (конструкторие, технологи, нормировщики, планово-экономические и производственно-диспетчерские службы, службы материально-технического снабжения, цеховых диспетчеров и технологов, мастеров, службы главного механика и т.д.), обеспечивающие выпуск продукции.

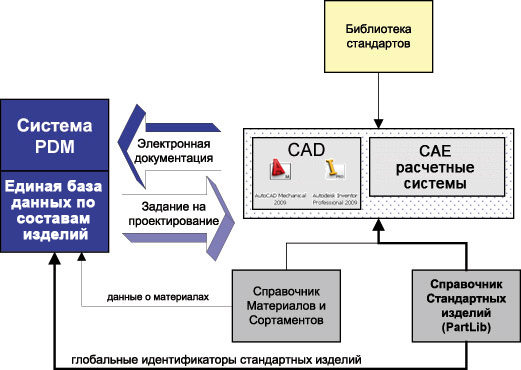

Схема ПО АРМ-Р

Схема программного обеспечения АРМ инженера-расчетчика

Цель использования вышеуказанного программного обеспечения - заключается в создании программного инструментария на рабочем месте инженера-расчетчика. Инженер-расчетчик заинтересован в максимально полной и эффективной автоматизации своей работы, в доступе к подробной и актуальной информации.

Использование этих программных продуктов дает возможность инженеру-расчетчику реализовать следующие функции:
• обеспечить стандартную системную среду для работы в компьютерной информационной сети проектной организации;
• использовать базовую система конечно-элементного анализа, сертифицированную Госатомнадзором России и международными стандартами ISO 9000,1;
• создать основу для коллективной одновременной работы проектировщиков, выполняющих различные разделы проектной документации комплексного проекта в целях сокращения времени проектирования.





Техническое (аппаратное) обеспечение автоматизированного рабочего места инженера-расчетчика

Минимальные технические парпаметры компьютеров для автоматизированного рабочего места конструктора-проектировщика:
- Процессор Intel® Pentium® 4 с тактовой частотой 2 ГГц или выше, Intel® Xeon™, Intel® Core™, AMD Athlon™ 64, AMD Opteron™, или более новый.
- Не менее 2 Гб оперативной памяти
- Графический адаптер уровня рабочих станций САПР, поддерживающий OpenGL 1.1.
- Привод DVD-ROM.
- Устройство указания, совместимое с Microsoft Mouse.
- TFT-монитор не менее 19' диаганаль с разрешением 1280 x 1024 или выше
- Подключение к компьютерной информационной сети (КИС) предприятия
