Автоматизация подготовки производства на предприятии:

PDM-система TechnologiCS от компании Consistent Software

Единый электронный архив системы TechnologiCS

Наиболее важной частью системы TechnologiCS является единый электронный архив изготавливаемых на заводе деталей, а также сборочных единиц и изделий. Содержимое такого единого электронного архива формируется и поддерживается в процессе повседневной работы конструкторской службы. При разработке новых и модернизации существующих изделий, узлов, деталей в единую БД TechnologiCS поступает информация о них: появляются номенклатура узлов и деталей, электронные спецификации, отражающие состав конкретных сборочных единиц, их параметры и характеристики (вес, покрытие, технические требования и т.д.). В электронный архив помещаются документы и файлы, связанные с изделиями, узлами и деталями: трехмерные модели, чертежи и другая документация в электронном виде (или электронные карточки бумажных документов, что тоже возможно). Имеется встроенная полнофункциональная система ведения конструкторских спецификаций. По спецификациям автоматически строится древовидная структура изделий. Подсистема архива и документооборота позволяет организовать коллективную работу с электронными документами. Обеспечивается логически централизованное и физически распределенное защищенное хранение документов, автоматическое распределение прав доступа к электронным документам в зависимости от принадлежности документа к рабочей группе или проекту, его текущего состояния, наличия на нем электронных подписей, а также места хранения в структуре электронного архива. Подсистема маршрутизации позволяет при необходимости организовать процесс согласования и утверждения документов в электронном виде.

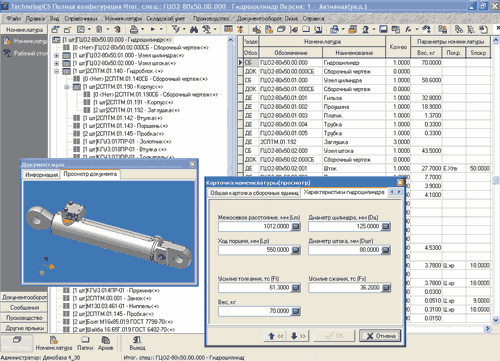

Изделие, его 3D-модель, характеристики, структура и состав

Таким образом, для конструкторской службы TechnologiCS — это база данных по всем выпускаемым деталям, сборочным единицам, изделиям, электронный архив связанной с ними документации, трехмерных моделей и т.д., среда для работы со спецификациями и структурой изделий. Всем остальным службам работа конструкторов обеспечивает наличие в единой БД достоверной и актуальной информации о составе изделий, а также об отдельных деталях и узлах.

Используя современные CAD-системы (в нашем примере это Autodesk Inventor1 и приложение MechaniCS) конструктор разрабатывает 3D-модель будущего изделия и ассоциативно связанные с ней чертежи деталей и узлов. Данные о разрабатываемых сборочных единицах и деталях заносятся в БД TechnologiCS, а соответствующие 3D-модели и электронные чертежи – в единый электронный архив системы. Осуществляются централизованное защищенное хранение электронных документов, быстрый поиск и выборки документов, автоматическое распределение прав доступа к электронным документам в зависимости от места их хранения, текущего состояния и роли пользователя в рабочей группе (проекте), управление версиями и состоянием электронных документов.

Множество новых разработок является модернизацией или доработкой ранее спроектированных изделий. Используя БД TechnologiCS, конструктор может как заимствовать любые детали и узлы уже спроектированных изделий, так и брать их за основу при разработке аналогичных конструкций.

Конструкторские спецификации можно разрабатывать в CAD-системе (в этом случае они просто передаются в общую БД) или в самой системе TechnologiCS. Рассмотрим второй вариант чуть более подробно. Конструктор выбирает узел (изделие) в БД системы (или создает новый) и заполняет спецификацию по разделам. При этом уже существующие сборочные единицы и детали просто выбираются из БД, а вновь разрабатываемые позиции конструктор может создать непосредственно в режиме редактирования спецификации.

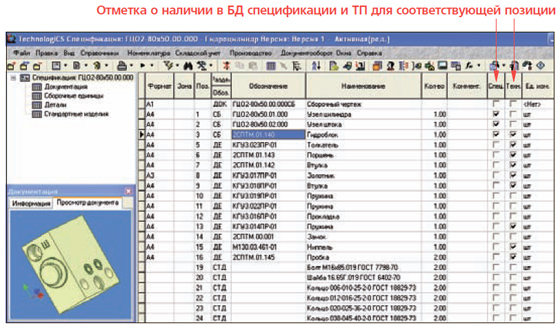

Спецификация изделия ГЦО2-80х50.00.000 Гидроцилиндр, представленная в электронном виде в системе TechnologiCS

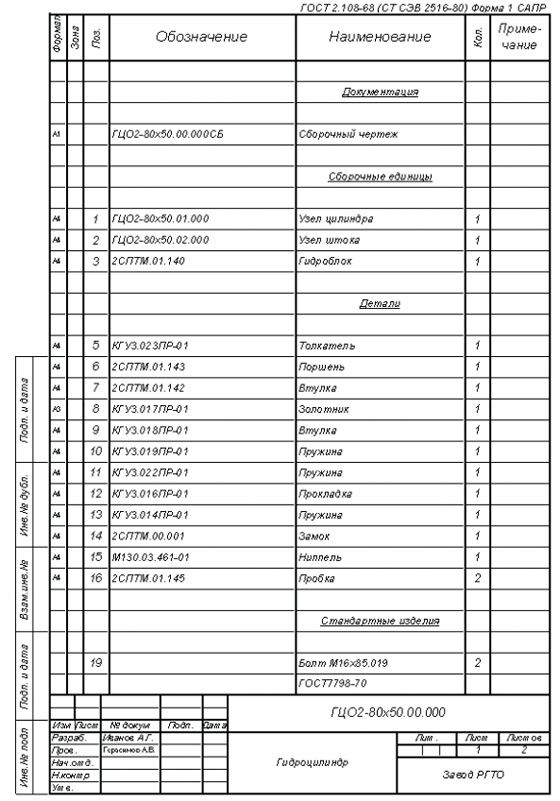

Эта же спецификация в виде распечатанного из системы бумажного документа

Вводя новую деталь, можно сразу же или несколько позже заполнить ее электронную карточку, описывающую основные параметры детали – материал, вид покрытия и т.п. Форма и содержание таких карточек настраиваются индивидуально в соответствии с требованиями конкретного предприятия.

Обратите внимание, что, заполняя поле Материал, конструктор выбирает его значение из Единого справочника применяемых на предприятии материалов, с которым работают все пользователи системы. При проектировании конструктор может выбрать конкретный материал с указанием марки и сортамента или просто занести марку. Конкретный сортамент может впоследствии уточняться в процессе расчета заготовки при материальном нормировании. Можно также, указав марку материала, выбрать сортамент из уже применяемого на предприятии, как это показано на рисунке:

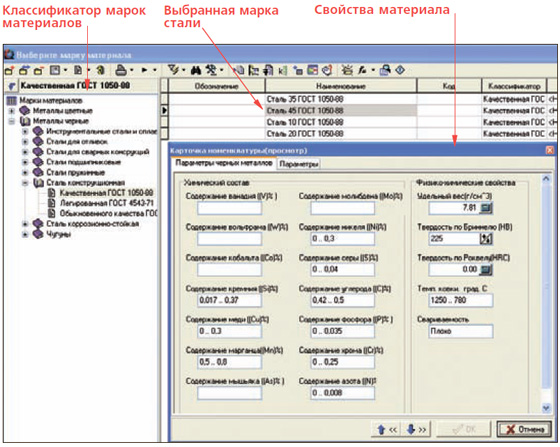

Выбор марки материала

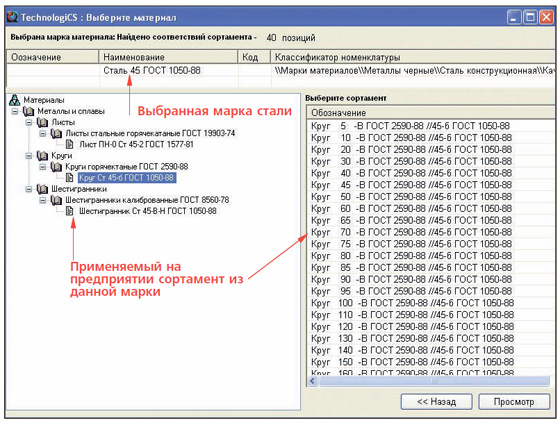

Применяемый на предприятии сортамент из выбранной марки материала

Для применения в новом изделии стандартного изделия, можно подобрать стандартную деталь из Под-системы единых справочников стандартных изделий TechnologiCS-а.

Закончив разработку, конструктор ставит в карточке документа свою электронную подпись. В нашем примере система настроена так, что при этом документ сразу же попадает в соответствующую папку начальнику КБ, который выполняет роль проверяющего. Если при проверке не возникло замечаний, начальник КБ ставит на документе свою подпись, что автоматически переводит данный документ в состояние Согласование.

В результате этих действий электронный документ попадает к соответствующему специалисту технологической службы. В дальнейшем документ может быть согласован и отправлен на утверждение либо прокомментирован и возвращен на доработку. Приведенный порядок работы с электронными документами в процессе подготовки КД – лишь один из множества возможных вариантов: на предприятии он может настраиваться индивидуально в соответствии с решаемыми задачами. Используя специальные встроенные средства настройки TechnologiCS, можно определить используемые виды электронных документов, их возможные состояния, порядок прохождения (изменения состояний), необходимые для этого электронные подписи и действия пользователей. Вся история прохождения сохраняется для каждого документа.

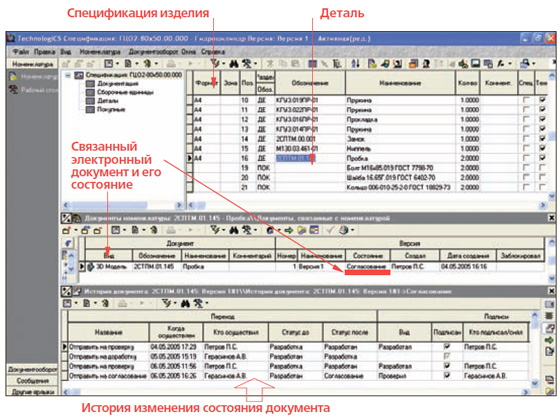

Связанный с деталью электронный документ и его история

Таким образом в процессе своей работы конструктор постепенно формирует в единой БД системы электронные спецификации, заносит в архив документы и проводит их согласование с другими службами. Отметим, что совсем не обязательно проектировать в электронном виде абсолютно всю документацию. Конечно, наличие в единой системе всей КД с отслеживанием ее состояния, электронными подписями и т.д. очень удобно – но не критично с точки зрения работоспособности всей системы в целом. Если речь идет, например, об использовании в новых разработках огромного числа давно спроектированных деталей и узлов, причем без каких"либо изменений, то в электронный архив вполне возможно помещать отсканированные документы или просто электронные карточки с данными о бумажном чертеже. Это уже существенно облегчит работу с системой всем службам, использующим КД, и в то же время не потребует выполнения непосильно огромного объема работ по переводу КД в электронный вид.
